案例题 阅读下列说明，回答问题1至问题3，将解答填入对应栏内。
【说明】
假设某集团公司有多个仓库，存储多种零件，供给多个部门使用，公司规定：
1. 一种零件可以存放在多个仓库中，一个仓库可以存放多种零件；
2. 每个部门只有一个负责人；
3. 每个仓库每种零件只有一个库存数量；
4. 一个部门可以在不同的仓库领用零件，一个仓库可以供应多个部门；
5. 一个部门可以领用多种零件，一种零件也可以被多个部门领用；
6. 一个部门可以在不同的时间在同一个仓库领用同一种零件。
现拟开发一套零件库存管理系统，公司信息技术部门根据公司实际情况及规定初步设计了实体联系图，并创建关系模式R如下：
R （仓库编号，仓库名称，零件编号，零件名称，库存数量，领用部门编号，领用部门负 责人，领用时间，领用数量）
经过数据库专业设计人员分析后，发现存在一些问题，需要优化设计。
【规范化分析】
关系模式R的基本函数依赖包括6个：
1. （仓库编号，零件编号）→领用部门编号
2. 领用部门编号→领用部门负责人
3. 仓库编号→仓库名称
4. （1）→零件名称
5. （2）→库存数量
6. （仓库编号，零件编号，领用部门编号，（3））→领用数量
根据上述函数依赖，关系R的码为（4），R中存在非主属性对码的（5）和（6）， 故R属于1NF。
【规范化设计】
按照规范化设计原则，将R分解成3NF模式集如下：
仓库（仓库编号，仓库名称）
零件（零件编号，（7））
部门（（8），领用部门负责人）
库存（仓库编号，零件编号，（9））
领用（仓库编号，零件编号，领用部门编号，（10）,领用数量）
【概念模型设计】

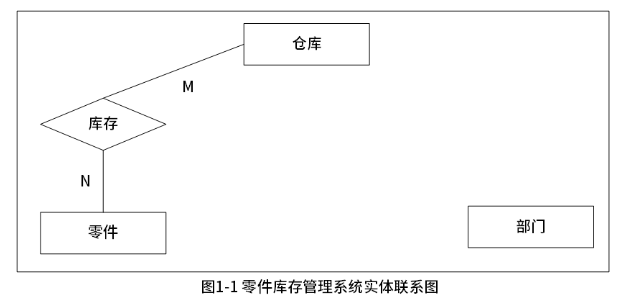

根据规范化设计结果，重新设计零件库存管理系统实体联系图如图1-1所示。




【问题1】（6分）
根据题意，将规范化分析中的空（1）?（6）补充完整。
【问题2】（4分）
根据题意，将规范化设计中的空（7）?（10）补充完整。
【问题3】（5分）
在“零件库存管理系统实体联系图”中画出三元联系“领用”，并标明联系类型。

正确答案

【问题1】
（1）零件编号
（2）(仓库编号，零件编号)
（3）领用时间
（4）(仓库编号，零件编号，领用部门编号，领用时间)
（5）部分依赖
（6）传递依赖
注：（5）、（6）答案可以互换。
【问题2】
（7）零件名称
（8）领用部门编号
（9）库存数量
（10）领用时间
【问题3】





试题1：可以通过与上面的实体联系描述找出对应关系，零件编号决定零件名称，根据描述，每个仓库每种零件只有一个库存数量，可以知道仓库编号和零件编号共同决定库存容量，同时再根据说明中的1,2,4,6描述可得出领用的数量跟时间有关系，所以得出结论(仓库编号，零件编号，领用部门编号，领用时间)决定领用数量。
综合可得（1）空填写零件编号，（2）空填写 (仓库编号，零件编号)，（3）空填写领用时间
通过分析，想要推导出所有属性，只能为(仓库编号，零件编号，领用部门编号，领用时间)的结合键，即为候选键（码）
只满足第1NF，说明存在了部分函数依赖和传递函数依赖。
首先部分函数依赖体现在，非主属性对码部分函数依赖 (仓库编号，零件编号，领用部门编号，领用时间)为候选键，（仓库编号，零件编号）→领用部门编号
存在部分函数依赖；同时存在（仓库编号，零件编号）→领用部门编号，领用部门编号→领用部门负责人的传递函数依赖。

试题2：3NF即要消除非主属性对码的部分依赖和传递依赖，需要对关系R进行分解如下：仓库（仓库编号，仓库名称）
零件（零件编号，零件名称）
部门（领用部门编号，领用部门负责人）
库存（仓库编号，零件编号，库存数量）
领用（仓库编号，零件编号，领用部门编号，领用时间，领用数量）

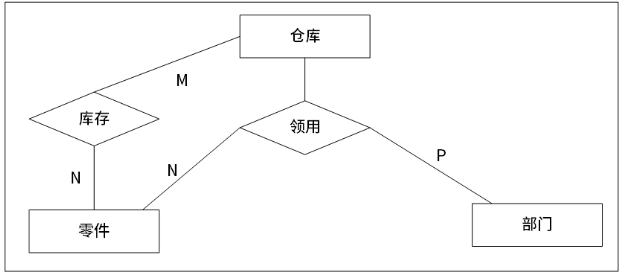

试题3：三元联系根据描述“某集团公司有多个仓库，存储多种零件，供给多个部门使用”可得出是部门、零件、仓库之间的三元联系。
三者之间的联系为多比多比多，可以用三个不同的字母表示，也可以用*：*：*表示，如上图所示。
