问答题 根据××地级市基础测绘的需求，准备采用航空摄影测量法生产该市中心区1∶2000数字地面模型。前期已完成如下工作：全部测区的航空摄影，区域网外业控制点测设和解析空中三角测量工作。
1．测区概况：
该测区位于关中平原腹地，地势北高南低，由东南向西北呈阶梯形，平原约占总面积1/5，平坦区约占总面积1/5，高原丘陵区约占总面积3/5。南北长56km，东西宽54km，总面积为3000km2。最低点高程为363m，最高点高程为421m。
2．航摄资料：
本项目采用UCX数码航摄仪获取影像数据，像元尺寸为7.2μm，全色影像像素总数为1440×9420，焦距为100.5mm，获取的影像地面分辨率优于0.16m。航空摄影测量的飞行质量和影像质量，以及区域网外业像片控制点的精度和成果质量已经通过质检部门的验收，符合相关规范和设计的要求。
3．DEM生产技术要求：
DEM以正方形格网存储，格网尺寸为2.5m×2.5m，格网点应包含坐标信息和高程信息，格网点的高程精度应规定如图。


4．成果上交项目完成后，测绘单位向项目承担单位提交了下列成果：
（1）DEM数据文件；
（2）质量检查报告；
（3）技术总结报告。
5．主要技术依据：
（1）《1∶500 1∶1000 1∶2000地形图航空摄影测量外业规范》（CB/T 7931—2008）。
（2）《1∶500 1∶1000 1∶2000地形图航空摄影测量内业规范》（GB/T 7930—2008）。
（3）《1∶500 1∶1000 1∶2000地形图航空摄影测量数字化测图规范》（GB/T 15967—2008）。
（4）《数字航空摄影测量测图规范第1部分1∶500 1∶1000 1∶2000数字高程模型数字正射影像图数字线划图》（CH/T 3007.1—2011）。
（5）《数字地形图产品基本要求》（GB/T 17278—2009）。
（6）《数字测绘成果质量要求》（GB/T 17941—2008）。
（7）《基础地理信息要素分类与代码》（GB/T 13923—2006）。
（8）《数字测绘成果质量检查与验收》（GB/T 18316—2008）。
（9）《测绘成果质量检查与验收》（GB/T 24356—2009）。
问题：
1．用框图表示航空摄影测量法的DEM生产流程。
2．简述DEM建立的主要技术环节。
3．简述DEM生产成果质量检查中空间参考系检查和高程精度检查的主要内容。
4．项目承担单位认为测绘单位提交的成果不完整，请将测绘单位须提交的成果补充完整。

正确答案

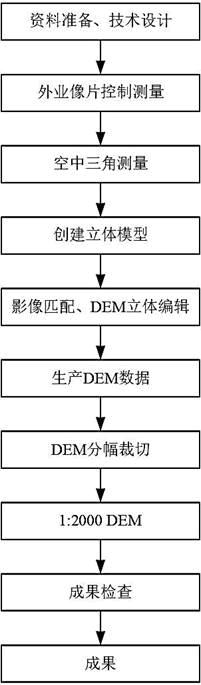

1．利用航空摄影测量方法生产DEM的流程如图1所示。
图1

2．DEM建立主要内容涉及资料准备、技术路线设定、定向建模，采集特征点线、构建TIN、内插DEM、DEM编辑、接边、镶嵌、裁切、质量检查及成果提交等技术环节。
3．（1）DEM生产成果质量检查中的空间参考系检查主要涉及大地基准、高程基准、地图投影等三个方面。
（2）DEM生产成果质量检查中的高程精度检查主要包括格网点高程中误差检查、特征点线高程精度检查和相邻DEM数据文件同名格网高程值接边检查两项。
4．测绘单位除需要提交DEM数据文件、质量检查报告、技术总结报告外，还需要补交如下成果资料：
（1）原始特征点、线数据文件；
（2）元数据文件；
（3）DEM数据文件接合表；
（4）质量检查记录。
