案例题因城市建设需要，某县级市拟迁建位于该市域内的1座GNSS B级点、2座二等水准点。现委托某测绘单位完成此项工作，包括点位选建、外业观测及内业数据处理等。
　　1．地理环境及控制网情况：市域地理环境较复杂，植被茂盛，森林覆盖率达65%，该市及周边均匀分布有2个国家基准站、4个省级基准站和1条一等水准路线。

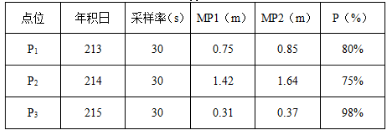

　　2．点位选建：国家控制点破坏以后，原则上在原控制点附近就近埋设新的控制点，新点位置需实地踏勘确定。勘选的GNSS B级点为GNSS水准共用点，待选位置有3处，其周边环境测试结果见表2，表中MP1，MP2分别为L1、12载波的多路径效应，P为数据有效率。

选建国家二等水准点2座，点名分别为Ⅱ测东22基，Ⅱ测东23。

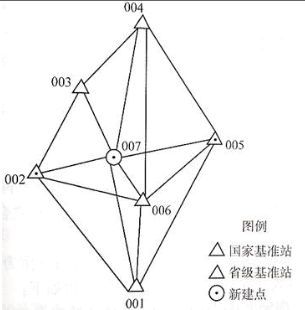

　　3．外业观测：新建的GNSS点及周围控制点分布如图2所示。
　　对新建GNSS点采用静态观测模式，共观测3个时段，时长为23.5小时，并联测周边国家控制点；新建三个点采用二等水准测量方法联测到国家一等水准点。

4．数据处理：
　　（1）GNSS数据处理分三个步骤进行，包括数据准备、基线解算和平差计算，最终求得新建CNSS点的坐标。
　　（2）水准数据处理分三个步骤进行，包括数据整理、高差各项改正计算和平差计算，最终求得新建水准点的高程。
　　问题：
　　1．新建水准点应该埋设什么类型标石？
　　2．表2中P1、P2、P3哪个位置最适合国家GNSS B级点建址？说明理由。
　　3．简述007点坐标解算中数据准备的内容和基线解算的流程。
　　4．在进行GNSS网平差时，图2中哪个基准站最适合作为检核条件？

正确答案

1.选建国家二等水准点2座，点名分别为Ⅱ测东22基，Ⅱ测东23，应选用基岩水准点，水准共用标石。
2.P3点最适合国家GNSSB级点建址，理由如下：
　　（1）L1、L2频率的多路径效应影响MP1、MP2应小于0.5m，符合要求。
　　（2）数据有效率高达98%（规范要求数据有效率≥85%），符合要求。
3.007点坐标解算中数据准备的内容和基线解算的流程如下：
　　（1）坐标解算中数据准备的内容：
　　①至少选择三个以上已知坐标的基准站控制点（起算点的坐标值）；
　　②所采用的参考椭球；
　　③坐标系的中央子午线经度；
　　④纵、横坐标加常数；
　　⑤坐标系的投影面高程及测区平均高程异常值。
　　（2）基线解算的流程：使用GPS数据处理软件进行GPS网平差，首先提取基线向量；其次，进行三维无约束平差；然后，进行约束平差和联合平差；最后，进行质量分析与控制。
4.由图可知，选择省级基准站点001最为合适，理由如下：
　　（1）由新建点007、国家级基准站点005、省级基准站点001所构成的图形属于锐角三角形，图形结构强度高，基线长度大且精度可靠。
　　（2）国家级基准点002、新建点007、国家级基准站点005三点构成的图形接近直线，图形强度不够。
　　（3）由新建点007、国家级基准站点05、省级基准站点01所构成的图形内部包含省级基准站点006，可产生多余观测量。
