案例题 某测绘单位承担了某县国土调查任务,采用“内业—外业—内业”的作业模式,已完成了内业信息提取工作,并在此基础上开展外业调查。
  1.测区概况:
  该县面积为1500km2,西部地区地形以平原为主,今年来部分区域随着开发区的建设,相对密集分布土地利用变化地块,其他区域零散分布少量土地利用变化地块;东部地区地形以山地为主,部分区域因退耕还林土地利用发生变化,但交通不便。
  2.已有数据资料:
  (1)2018年遥感正射影像数据,分辨率为1m;
  (2)2017年度土地利用变更调查数据,包含土地利用图斑及地类属性;
  (3)预判图斑数据,按照国土调查规范要求,基于遥感正射影像内业预判采集的土地利用图斑数据;
  (4)不一致图斑数据,预判图斑数据与2017年土地变更数据对比,提取的地类不一致的图斑约3万个;
  (5)覆盖测区全域的连续运行基准站系统(CORS)。
  3.已有软硬件设备:
  (1)国土调查举证软件系统;
  (2)免棱镜全站仪、测距仪、皮尺、高精度GNS接收机等;
  (3)带定位功能、方向传感器和拍照功能的平板电脑;
  (4)带定位功能、方向传感器的多旋翼举证专用无人机及软件系统。
  4.任务要求:
  (1)外业调查需对预判图斑数据逐一调查核实,查清每一个图斑的土地利用类型。

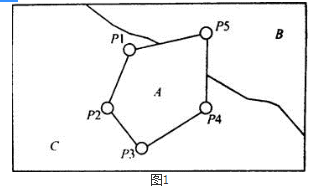

  (2)对实地与预判图斑不一致的地物进行补测补调。如图1所示,地块A为一新增封闭构筑物,地块B为大面积水域。需对改新增地物进行补测,补测地物点平面精度相对于邻近明显地物点距离中误差不大于2.5m。

(3)对内业提取的不一致图斑和外业调查新采集图斑进行实地拍照举证,即拍照带有定位坐标和拍摄方向信息的土地利用举证照片。
  问题:
  1.简述该县国土调查任务中外业调查的工作流程。
  2.简述实地测量图中A构筑物各角点坐标锁选用的测量设备和作业方法。
  3.分别针对本测区东部和西部的特点,选择哪种设备开展图斑举证?并说明原因。

正确答案
1.该县国土调查任务中外业调查的工作流程如下:
  (1)资料准备:2017年度土地利用变更调查数据、2018年遥感正射影像数据、预判图斑数据以及不一致图斑数据。
  (2)外业调查底图制作:根据国土调查规范,利用已有资料,在2018年遥感正射影像图上叠加预判图斑数据、不一致图斑数据,并标注出不一致图斑,作为外业工作调查底图。
  (3)外业调查:认定地类、判定边界范围、地物补测、记录权属和标注等信息;重点是对不一致图斑进行调查。依据影像和实地现状进行图斑综合调绘,要求走到、看到、问到,全面如实记录。
  (4)外业调查结果认定:外业调查记录和“互联网+”举证照片是调查结果认定的重要依据。
2.实地测量图中A构筑物各角点坐标锁选用的测量设备和作业方法如下:
  因B为大面积水域,GPS易产生多路径效应,故:
  (1)A构筑物各角点P1、P2、P3、P4可用免棱镜全站仪、测距仪、皮尺、高精度GNSS接收机等测量设备测量坐标,可采用全野外解析测量法进行作业。
  (2)A构筑物角点P5处于水域,测量人员无法达到,可采用带定位功能、方向传感器的多旋翼举证专用无人机及软件系统测量坐标,可采用航空摄影测量方法进行作业。
3.选择设备开展图斑举证及原因如下:
  (1)本测区西部因地块C为耕地,相对较平坦,故采用带定位功能、拍照功能和方向传感器的平板电脑开展图斑举证。
  (2)本测区东部因B为大面水域,测量人员无法到达,故采用带定位功能和方向传感器的多旋翼举证专用无人机及软件系统开展图斑举证。
