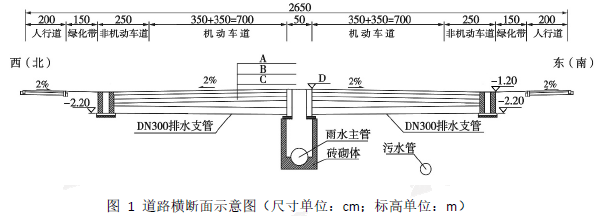

案例题某施工单位项目部承建一城镇道路工程，道路全长1.2km，水泥混凝土路面，路面材料包括C30 水泥混凝土、水泥稳定土、水泥稳定碎石，道路横断面如图1 所示。雨水主管道采用高强度聚丙烯双壁波纹管，敷设在道路中心线下；雨水口利用横向排水支管接入雨水主管道检查井；雨水主管道检查井为砖砌圆井，井壁采用 M10 水泥砂浆抹面；横向排水支管采用 PE 管，管长随检查井尺寸调整。污水管道采用钢筋混凝土企口管，敷设在道路右侧车行道下，距道路中心6.5m。

施工过程中发生了以下事件：
事件一：雨水主管道敷设时，沟槽采用机械放坡开挖，预留不小于 0.1m 土层用人工清槽，且不得超挖。沟槽开挖且地基处理完成后，施工单位与相关单位共同进行了地基验槽。
事件二：面层施工前，项目部将面层施工工艺向施工班组做了如下详细的交底：安装模板→装设钢筋、拉杆与传力杆→混凝土拌合与E→混凝土浇筑与F→混凝土G 及切缝→开放交通。
事件三：对开挖敷设的横向排水支管接头采用热熔连接，连接工艺流程为：焊机状态调试→管材准备就位→工序H→预热→加温熔化→工序I→工序J。热熔连接完成后对接头进行了相关检验。
【问题】
1.从三种路面材料中分别选出图1 中A 层、B 层、C 层对应的材料，并列式计算标高D。
2.改正事件一的错误做法，并写出地基验槽的相关单位和验槽项目。
3.事件二中，写出施工工序E、F、G 的名称，并分别指出拉杆、传力杆采用的钢筋类型。
4.事件二中，写出切缝时混凝土的强度要求及切缝宽度，并写出开放交通的条件。
5.事件三中，写出施工工序H、I、J 的名称，并写出热熔接头质量检验的项目及比例。

正确答案

1.（1）A 层：C30 水泥混凝土；
B 层：水泥稳定碎石；
C 层：水泥稳定土。
（2）标高D=-1.20+（7+2.5）×2%=-1.01m。
2.（1）改正：排水管道机械开挖时槽底预留200～300mm 土层，由人工开挖至设计高程，整平。
（2）地基验槽单位：建设、勘察、设计、监理、质监等单位。（满分1 分，给满为止）
（3）验槽项目：①主控项目：原状地基土不得扰动、受水浸泡或受冻；地基承载力应满足设计要求；进行地基处理时，压实度、厚度满足设计要求。②一般项目：槽底高程；槽底中线每侧宽度；沟槽边坡。
3.（1）E：运输；F：振捣；G：养护。
（2）拉杆采用螺纹钢筋；传力杆采用光圆钢筋。
4.（1）①切缝时间：混凝土达到25%～30%设计强度；②切缝宽度：4～6mm；
（2）混凝土完全达到设计弯拉强度（或“达到100%设计弯拉强度”）且填缝完成后，方可开放交通。
5.（1）H：管材对正检查；I：加压对接；J：保压冷却。
（2）应对接头进行100％卷边对称性和接头对正性检验；不少于15％的接头进行卷边切除检验。
