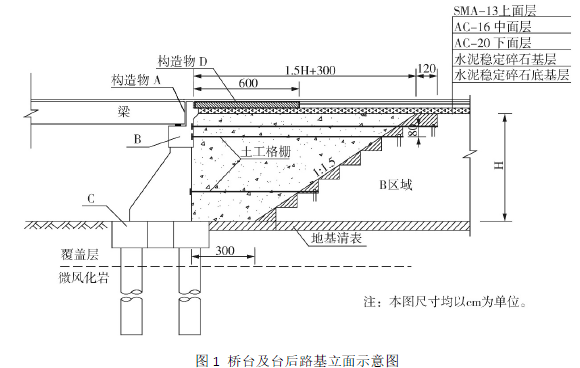

案例题 某项目部承接了一城市外环路工程，其中包括一座桥梁工程。该桥上部结构采用装配式简支空心板梁。下部结构为柱式桥墩，重力式桥台，钻孔灌注桩基础，桥台及台后路基立面示意图如图1 所示。地质资料显示基岩为微风化岩层。

施工过程中发生了如下事件：
事件一：开工前，施工单位会同相关单位进行了工程划分，划分为单位工程、分部工程、分项工程、检验批，以此作为施工质量检查、验收的基础。
事件二：桥台桩基础施工前，项目部选择了合适的钻机，但桩身混凝土灌注时发生了断桩现象。桥台施工前，项目部编制了桥台大体积混凝土温度裂缝的预防措施。
事件三：基层施工前，项目部编制了施工方案，其中包括以下内容：（1）在干燥路床表面摊铺水泥稳定碎石；（2）每层最大压实厚度为300mm；（3）碾压含水量宜在最佳含水量±2%范围内；（4）直线段和设超高的平曲线段由两侧向中心碾压；（5）摊铺好的水泥稳定碎石当天碾压成型。
事件四：施工全过程分阶段进行了道路路基、基层、面层的施工质量检查验收。
【问题】
1.指出图1 中构件A、B、C、D 的名称，并分别简述A 构件、D 构件、桥台、桩基础及土工格栅的作用。
2.事件一中，相关单位为哪两个单位？指出本项目的外环路工程、桥梁工程、支座工程、灌注桩混凝土灌注工程应分别划分为何种工程。
3.事件二中，项目部应选择何种钻机？属于何种成孔方式？分析断桩发生的原因，并写出大体积混凝土温度裂缝的预防措施。
4.逐条判断事件三中的正误，并改正其中错误之处。
5.事件四中，分别列出道路路基、基层、面层施工质量检查验收的主控项目。

1.（1）A：伸缩装置（伸缩缝）；B：台帽；C：承台；D：桥头搭板。
（2）构件A 作用：调节由车辆荷载和桥梁建筑材料所引起的上部结构之间的位移和联结；

构件D 作用：防止桥台与台背填土的不均匀沉降引起的桥头跳车现象；
桥台作用：一边与路堤相接，防止路堤滑塌；另一边支承桥跨结构的端部；
桩基础作用：保证桥梁桥台安全并将荷载传至地基的结构；
土工格栅作用：减少路基与桥台之间的不均匀沉降。
2.（1）监理单位和建设单位；
（2）外环路工程：单位工程；
桥梁工程：子单位工程；
支座工程：分部工程；
灌注桩混凝土灌注工程：分项工程。
3.（1）项目部应选择冲击钻；属于泥浆护壁成孔。
（2）断桩原因：清孔时孔内泥浆悬浮的砂粒太多、初灌混凝土量不够、导管拔出混凝土面、混凝土初凝和终凝时间太短（或灌注时间太长）。（满分1.5 分，给满为止）
（3）大体积温度裂缝预防措施：
1）水泥：①选用低水化热水泥；②降低水泥用量；
2）骨料：①控制骨料级配；②控制骨料含泥量；
3）外加剂：掺缓凝剂、减水剂；
4）混凝土分层浇筑，连续分层时层厚宜为300～500mm，间歇分层时做好施工缝的处理；
5）控制内外温差20℃之内，内部预埋冷却水管，外部保温；
6）大体积混凝土保湿养护时间不宜少于14d。（满分3 分，给满为止）
4.（1）错误；改正：摊铺水泥稳定碎石前路床表面应湿润。
（2）错误；改正：基层混合料每层最大压实厚度为200mm。
（3）正确。
（4）错误；改正：设超高的平曲线段，应由内侧向外侧碾压。
（5）错误；改正：摊铺好的水泥稳定碎石宜在水泥初凝前碾压成型。
5.（1）路基主控项目：压实度、弯沉值；
（2）基层主控项目：原材料、基层压实度、7D 无侧限抗压强度；
（3）面层主控项目：原材料、面层厚度、压实度、弯沉值。
