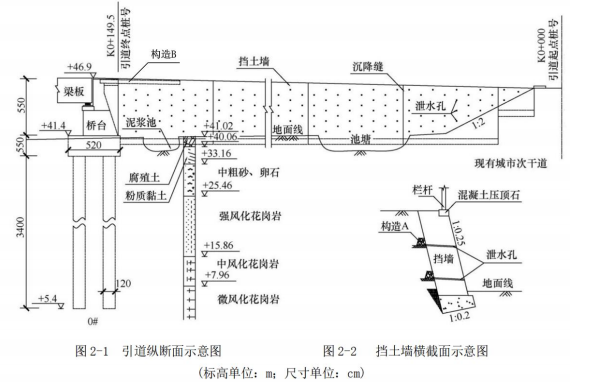

案例题 某公司承建的公路桥梁工程中,桥跨布置为(65+120+65)m 的 T 型刚构,桥梁引道与现有道路呈 T 型平面交叉,原路堤边坡坡率 1:2,采用植草防护;引道位于种植滩地,线位上现存池塘一处(长 15m,宽12m,深 1.5m);引道两侧边坡采用挡土墙支护;桥台采用重力式桥台,基础为直径 120cm 混凝土钻孔灌注桩。引道纵断面、挡土墙横截面如图所示。

项目部在桥梁施工中发生如下事件:
事件一:桩基泥浆池设置于台后引道滩地上,公司现有如下桩基施工机械可供选用:冲击钻,长螺旋钻机,静力压桩机、液压旋挖钻机。
事件二:桥梁为 T 型钢构,采用挂篮悬臂浇筑,设计文件要求悬臂浇筑须对称平衡。现摘录 5 条技术
要点如下:
要点 1:施工单位在另一同类桥梁(最大梁段重量与截面尺寸与本桥均相同)施工中已设计制作了满足使用要求的挂篮,经技术人员验算校核,该挂篮满足本桥施工所要求的强度和刚度性能,且行走方便,便于安装拆卸,按程序检查验收合格后用于本桥施工。
要点 2:悬臂浇筑施工过程控制宜遵循双控原则。
要点 3:挂篮前移时,宜在其后方设置控制其滑动的装置或在滑道上设置止动装置。
要点 4:对纵向预应力钢束的张拉,宜通过必要的试验确定其张拉程序和各项参数,张拉持荷时间宜增加 1 倍。
要点 5:横向预应力采用一端张拉时,其张拉端宜在梁一侧布置。竖向预应力宜采取反复张拉的方式进行,反复张拉的次数应以钢束的伸长值是否达到要求且是否可靠锚固而定。
【问题】
1.写出图中 A 和 B 的名称,并分别说明其作用,该挡土墙按墙背形式划分属于哪种挡土墙。
2.事件一中,项目部宜选择哪种桩基施工机械。
3.要点 1 中,挂篮还应完成哪些主要程序方可投入施工,为满足使用与安全要求,还应具备的主要性能有哪些?
4.要点 2 中,双控是哪双控,以哪个控制为主,控制要求是什么?
5.判断要点 3、4、5 的正误,错误的并改正。

正确答案
1.(1)A 反滤层。作用:滤土排水。
(2)B 桥头搭板。作用:防止桥头跳车。
(3)仰斜式重力挡土墙。
2.冲击钻机。
3.(1)挂篮组拼后,应全面检查安装质量,并对挂篮进行试压,以消除结构的非弹性变形。
(2)稳定性、锚固方便可靠、重量不大于设计规定。
4.(1)变形和内力双控的原则。
(2)以变形控制为主。
(2)悬浇过程中梁体的中轴线允许偏差控制在 5mm 以内,高程允许偏差为±10mm。
5.(1)要点 3:正确。
(2)要点 4:正确。
(3)要点 5:错误。改正:横向预应力采用一端张拉时,其张拉端宜在梁两侧交错布置。
