案例题某高速公路是国家的重点建设项目，双向四车道，其路面结构如图所示。

项目部编制了施工组织设计和施工管理措施，主要如下：
事件一：施工单位将路段中间K25+000 右侧的弃土场硬化后，作为沥青混凝土拌和站场地，并配置了一套4000 型间歇式沥青混凝土拌和设备。该设备主要指标如下：
每拌制一份料的重量Gi=4000kg，每份料的加料时间t1=15 秒，每份料的拌料时间t2=220秒，每份成品料卸料时间t3=13 秒，时间利用系数KB=0.85。
事件二：针对路面结构层中D 层施工，做了如下规定：
（1）D 层施工前，水泥稳定碎石基层碾压完成后及时养护，养护期宜不少于7d。并对养护期基层存在的裂缝问题采取了灌缝、铺设玻璃纤维格栅、洒铺热改性沥青等措施处理。
（2）D 层喷洒后通过钻孔或挖掘确认透层油渗透入基层的深度宜不小于5mm。
（3）D 层完成24h 后进行了下一层的施工。
事件三：沥青面层施工前和施工过程的要求摘要如下：
（1）做好沥青混合料配合比设计，确定沥青混合料的材料品种及配合比、矿料级配、最佳沥青用量，报项目技术负责人审批。
（2）试验段开工前28d 安装好试验仪器和设备，配备好后试验人员报请监理工程师审核。各层开工前14d 在监理工程师批准的现场备齐全部机械设备进行试验段铺筑。
（3）初压采用双轮双振压路机静压1～2 遍，并紧跟摊铺机进行；复压采用胶轮压路机和双轮双振压路机振压等综合碾压4～6 遍；边角部分压路机碾压不到的位置，使用小型振动压路机碾压。采用雾状喷水法，以保证沥青混合料碾压过程中不粘轮。

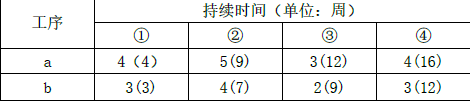

事件四：项目部将20cm 厚石灰稳定碎石底基层、36cm 厚水泥稳定碎石基层、8cm 厚粗粒式沥青混合料底面层、6cm 厚中粒式沥青混合料中面层、4cm 厚细粒式沥青混合料表面层等五道工序分别用：a、b、c、d、e 表示，并将a、b 两项划分为四个施工段①、②、③、④。a、b 两项在各个施工段上持续的时间如表所示。

而c、d、e 三道工序不分施工段连续施工，持续时间均为1 周。
项目部按各施工段持续时间连续、均衡作业，不平行、搭接施工的原则安排了施工进度计划，严格进行沥青混合料面层施工质量检验。
【问题】
1.AC－20C 按照组成结构、矿料级配分类分别属于哪种类型？
2.写出结构图中A、B、C、D 代表的名称及作用。
3.事件一中，计算沥青混凝土拌和设备的生产率（Qi）。（列出计算过程，结果保留两位小数点）
4.逐条判断事件二中正误。如有误，请改正。
5.指出并改正事件三中的错误之处。补充试验段确定的施工参数。

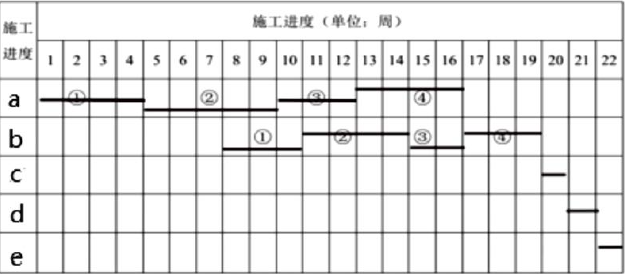

6. 根据事件四中要求，用横道图画出完整的施工进度计划，并计算工期。

正确答案

1.按组成结构分类属于密实一悬浮结构。
按矿料级配分类属于密级配沥青混凝土混合料。
2.A：粘层； B：粘层； C：下封层； D：透层。
A 和B 层作用是使上下层沥青结构层完全粘结成一个整体。
C 层作用包括：一是封闭某一层起着保水防水作用；二是起基层与沥青面层之间的过渡和有效联结作用；三是路的某一层表面破坏离析松散处的加固补强；四是基层在沥青面层铺筑前，要临时开放交通，防止基层因天气或车辆作用出现水毁。D 层作用为使沥青面层与基层结合良好。
3.n=3600/（t1+t2+t3）=3600/（15+220+13）=14.52 份;
Qi=nGjkB/1000=14.52×4000×0.85/1000＝49.37（t/h）
4.（1）条错误。改正：无机结合料稳定材料层碾压完成并经压实度检查合格后，应及时养护。
（2）条正确。
（3）条正确。
5.（1）错误之处：做好沥青混合料配合比设计，报项目技术负责人审批。改正：做好沥青混合料配合比设计，报监理工程师审批。
（2）试验段确定的施工参数：松铺系数、施工工艺、机械配备、人员组织、压实遍数。
6.（1）工期计算
