案例题 某新建商品住宅项目，地处近海岸滩涂区，地下水丰富。建筑面积14万㎡，地下2层，地上16层。钢筋混凝土框架剪力墙结构，灌注桩+筏板基础，部分设计桩长18m，基础混凝土为C40，抗渗等 级 P8。

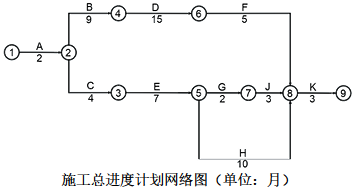

工程开工前，施工总承包单位按规定提交了施工总进度计划网络图（如下图所示）。

监理工程师审核时发现：①计划中缺少一项重要工作L，该工作持续时间5个月，为E工作提供施工作业面，且需在B工作完成后才能进行。②G工作应在D工作完成之后才能施工。监理工程师要求施工单位修改后重新提交。
灌注桩基础由专业分包单位施工，拟采用人工挖孔桩。施工前由分包单位项目负责人组织编制了专项施工方案，经单位技术负责人审核签字并加盖公章后，提交监理单位审查。方案通过后，监理提出该方案需组织专家论证，随即令专业分包单位组织。专家组以施工工艺不符合现行标准为由，否决了该方案。
按计划筏板基础施工为冬季，混凝土养护采用综合蓄热法，并按要求进行温度测量。

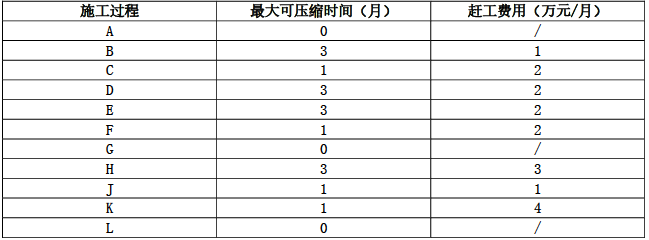

在施工过程中，由于建设单位供应的主材未能按时交付给施工单位，致使工作E的实际进度在第20月底检查时拖后3个月。由于特殊原因工程必须提前交付，建设单位要求施工单位总工期限期33个月交付。各工作最大可压缩时间及赶工费用如下表所示。

【问题】
1.根据监理工程师的修改意见绘制调整后的网络图，并计算工程施工计划工期是多少月？
2.指出专项施工方案管理流程中的不妥之处，并说明正确做法。
3.该方案施工工艺是否符合现行规范要求，并简要阐述理由。
4.采用综合蓄热法温度测量间隔时间有何要求，防水混凝土冬期施工养护还可以采用哪种方法？
5.如按期交付，施工单位应如何压缩工期，最小费用是多少万元？

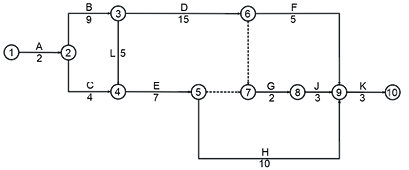

1.修改后的施工总进度计划网络图如下：

计划工期=2+9+5+7+10+3=36 月2.不妥之处一：经单位技术负责人审核签字并加盖公章后，提交监理单位审查。
正确做法：专业分包单位编制的专项施工方案需由总承包单位技术负责人及分包单位技术负责人共同审核签字并加盖单位公章后，由总承包单位提交监理单位审查。
不妥之处二：监理提出该方案需组织专家论证，随即令专业分包单位组织。
正确做法：需专家论证的专项施工方案，应由总承包单位组织。
3.（1）不符合。
（2）理由：限制使用基桩人工挖孔工艺，存在下列条件之一的区域不得使用：①地下水丰富、软弱土层、流沙等不良地质条件的区域；②孔内空气污染物超标准；③机械成孔设备可以到达的区域。该工程地下水丰富，不得使用人工挖孔工艺。
4.（1）采用蓄热法或综合蓄热法时，在达到受冻临界强度之前应每隔4～6h测量一次；混凝土 在达到受冻临界强度后，可停止测温。
（2）养护方法还有：蓄热法、暖棚法、掺化学外加剂等方法。
5.根据修改后的施工总进度计划网络图，关键线路为：A→B→L→E→H→K。E工作为关键工作，第20月底E工作拖后3个月，造成工期拖后3个月变为39月。
（1）关键线路中E工作赶工费用最低，故先对E工作持续时间进行压缩。E工作压缩3月，增加费用为2×3=6万元。总工期为 39-3=36月，关键线路未发生改变。
（2）剩余关键工作中H工作赶工费用最低，再对H工作持续时间进行压缩。H工作压缩2月，增加费用为 3×2=6 万元。总工期为 36-2=34 月，关键线路：A→B→L→E→H→K、A→B→D→F→K、A→B→D→G→J→K三条。
（3）剩余的关键工作中，存在三种压缩方式：同时压缩H、D工作；同时压缩H、F、J工作；压缩K工作。其中赶工费用最低的是压缩K工作，故压缩K工作1月，赶工费用为：4×1=4万元。总工期为：34-1=33 月。
通过以上工期调整，可实现按期交付，需要赶工费总计：6+6+4=16万元。
