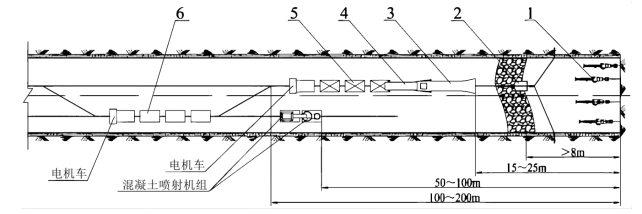

案例题某施工单位承揽了一井工煤矿二期东翼轨道大巷工程，巷道总长度600m，直墙半圆拱形断面，净宽4600mm，净高3900mm。巷道采用锚网喷支护，喷射混凝土厚度120mm，强度等级C20；锚杆采用φ22×2200mm无纵肋螺纹钢树脂锚杆，矩形布置，间排距800×800mm，设计锚固力120kN。岩巷机械化作业线配备方案为：气腿式风动凿岩机+耙斗式装岩机+皮带转载机+电机车+1.5t矿车+混凝土喷射机组，巷道施工设备平面布置见图1。

东翼轨道大巷开始施工的第1个月期间，监理工程师为加强锚杆支护质量的过程控制，现场抽查了锚杆杆体材质、锚杆的安装扭矩、抗拔力、间排距、锚杆孔的深度、锚杆的外露长度。该大巷施工的第2个月期间，建设单位人员下井检查喷射混凝土施工质量，现场测定的喷射混凝土初、终凝时间分别为8min、15min。第3个月施工成巷106m，月末验收全部合格。
问题：
1.指出图1中编号1～6的名称。
2.监理单位现场抽查的检验项目哪些是主控项目？哪些是一般项目？
3.建设单位抽查的喷射混凝土初、终凝时间是否符合规范要求？说明理由。
4.指出该大巷中间验收选择检查点的规定，并确定第3个月106m施工成巷验收检查点的最少数量。

正确答案

1.1－气腿式风动凿岩机、2－耙斗、3－耙斗式装岩机（装载机）、4－皮带转载机、5－矿车重车线（重车线或重车）、6－矿车空车线（空车线或空车）。
2.主控项目是：锚杆杆体的材质、锚杆安装扭矩、锚杆抗拔力。
一般项目是：锚杆间排距、锚杆孔深度、锚杆外露长度。
3.建设单位抽查的喷射混凝土初凝时间 8min 不符合规定；
理由：喷射混凝土初凝时间不应大于 5min。
建设单位抽查的喷射混凝土终凝时间 15min 不符合规定；
理由：喷射混凝土终凝时间不应大于 10min。
4.该大巷中间验收选择检查点的规定是：中间验收检查点不应少于 3 个，间距不应大于 25m。
第 3 个月 106m 的成巷验收检查点最少数量为 5 个。
