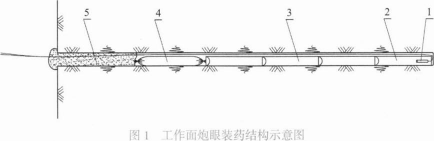

1．图中图注的名称：1-雷管，2-起爆药卷，3-药卷，4-水炮泥，5-（黏土）炮泥。该装药结构为反向连续装药结构。
2．《煤矿安全规程》（2022年版）规定，炮眼装药后应采用水炮泥封堵，水炮泥外剩余的炮眼部分应当用黏土炮泥或者用不燃性、可塑性松散材料制成的炮泥封实，炮泥长度应符合规定。
3．因为巷道穿过的断层含水，因此在接近断层破碎带前，施工单位首先应编制探放水设计，并制定相应的安全技术措施；然后制定相应的防排水工作预案，包括建立隔水帷幕或设置防水闸门和水闸墙，装备排水设备等；第三是进行探放水，采用钻探、物探和化探等方法查清断层的水文地质情况，并提出相应的防治水措施；最后是做好穿越断层段巷道的支护工作，确保支护质量和巷道安全。
4．该巷道施工中，可采取的防尘措施有：湿式钻眼、爆破喷雾、湿式喷浆、喷雾洒水、冲洗岩帮、装岩洒水、加强通风排尘、加强个人防护等。
