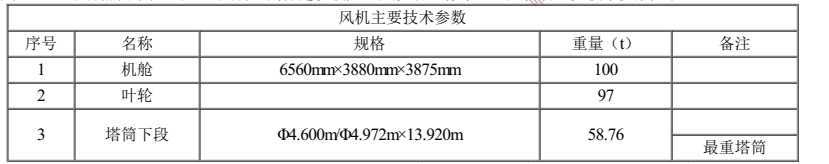

案例题 M公司中标国电投某新能源公司的风光互补发电二期48MW风电工程，共计安装3.2MW风力发电机组15台，风机轮毂中心高度为90m。工程内容包括：风机基础、场区道路、升压站、集电线路、风电机组安装（塔筒、机舱、叶轮）、箱式变压器安装及其他附属工程。风机部件中机舱的重量最大为101t。M公司将风电机组吊装分包给了具有资质的N公司。风机基础设计为重力锚栓基础，风场属于典型的山地风场，高低起伏较大，风机沿山脊布置。风机的主要技术参数见表。

主吊采用三一SCC4500A（450t）型履带起重机，选用96m主臂＋12m风电副臂超起风电工况，主副臂夹角15°，超起半径15m，超起配重250t，后配重140t，中央配重50t，采用160t吊钩。现场设备安装卸货及机械转场使用三台辅助机械：一台三一SAC3000型汽车起重机、一台三一CC850A型履带起重机、一台三一STC750S型汽车起重机。
项目技术负责人根据《危险性较大的分部分项工程安全管理规定》及《住房城乡建设部办公厅关于实施〈危险性较大的分部分项工程安全管理规定〉有关问题的通知》，风机吊装采用的是常规起重设备和常规施工工艺，不属于采用非常规起重设备、方法的起重吊装工程，非超危大工程。技术人员编制了风力发电机组吊装安全专项方案，经N公司内部审核完毕后，报监理工程师和建设单位审批。监理工程师告知风机吊装方案必须要经过专家论证后方可实施；同时指出方案中缺失监视和测量设备计划，风机基础验收的内容无量化指标。
在风机基础施工之前，建设单位已委托有资质的第三方对基础周围进行了地质勘探，地基土承载力为0.2MPa（20t/m2）。吊装方案中计算出的吊车站位处的接地比压为18t/m2，小于地基土的承载力。认为不需要进行地基承载力试验。在风机吊装前，项目技术负责人向现场管理人员进行了方案交底，双方签字确认。
问题：
1.编制的风力发电机组吊装安全专项方案是否需要进行专家论证？说明理由。
2.指出风力发电机组安装工程中必需的监视和测量设备。风机基础验收项目有哪几个？
3.吊车站位处（吊装平台）是否需要进行地基承载力试验？说明理由。风电项目常用的地基承载力试验方法有几种？
4.吊装方案的交底工作是否完成？还需要由谁向哪类人员进行交底？

正确答案

1.编制的风力发电机组吊装安全专项方案需要进行专家论证。《危险性较大的分部分项工程安全管理规定》及住房和城乡建设部办公厅关于实施《危险性较大的分部分项工程安全管理规定》有关问题的通知针对的是房屋建筑和市政公用工程中的危大或超危大工程，对于电力建设工程应该执行《电力建设工程施工安全管理导则》NB/T10096—2018，导则中明确风力发电机组的吊装就是超过一定规模的危险性较大的分部分项工程，方案实施前必须经过专家论证。
补充：
①机电工程中采用非常规起重设备、方法，且单件起吊重量在100kN及以上的起重吊装工程；起重量300kN及以上，或搭设总高度200m及以上，或搭设基础标高在200m及以上的起重机械安装和拆卸工程；跨度36m及以上的钢结构安装工程、或跨度60m及以上的网架和索膜结构安装工程；重量1000kN及以上的大型结构整体顶升、平移、转体等施工工艺均属超过一定规模的危险性较大的分部分项工程。
②电力建设工程中采用非常规起重设备、方法，且单件起吊重量在100kN及以上的起重吊装工程；起重量600kN及以上的超重设备安装工程；高度200m及以上的内爬起重设备的拆除工程；风机（含海上）吊装工程均属超过一定规模的危险性较大的分部分项工程。
2.风力发电机组安装中必需的监视和测量设备有：接地电阻测试仪、绝缘电阻测试仪、水准仪、塞尺、钢卷尺、钢板尺。
风机基础验收项目有：基础混凝土强度，锚栓伸出上锚板的长度，上锚板水平度和基础接地电阻值。
3.吊装平台需要进行地基承载试验。地勘是在风机基础施工前进行的，说明了基础施工前土壤的承载力，而在风机基础施工后，吊装平台一部分是在回填土上面，不做试验不能知道承载力能否满足要求。风电施工中地基承载力试验常用的方法有第三方检测和压重法检测两种。
4.方案的交底工作未完成，还应由项目技术人员向从事吊装作业的人员进行交底。
