案例题某项目机电工程由某安装公司承接，该项目地上10层，地下2层。工程范围主要是建筑给排水、建筑电气、通风与空调工程等的安装。

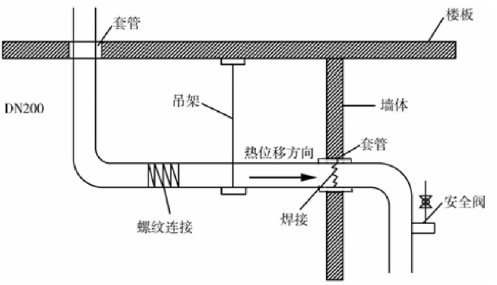

下图是建筑给水不锈钢管道部分安装图，监理工程师认为存在安装问题，责令施工单位进行整改。

工程利用建筑物金属铝板屋面及其金属固定架作为接闪器，并用混凝土柱内两根主筋作为防雷引下线，引下线与接闪器及接地装置的焊接连接可靠。但在测量接地装置的接地电阻时，接地电阻偏大，未达到设计要求，安装公司采取了降低接地电阻的措施后，书面通知监理工程师进行验收。
变配电室位于地下二层。变配电室的主要设备（三相干式变压器、手车式开关柜和抽屉式配电柜）由业主采购，其他设备、材料由安装公司采购。在变配电室的低压母线处和各弱电机房电源配电箱处均设置电涌保护器（SPD），变配电室设备安装合格，接线正确。设备机房的配电线路敷设，采用刚性导管经柔性导管分别与照明器具、动力设备连接，符合规范要求。
通风与空调工程所用的绝热材料进厂时，项目部对材料的相关性能进行见证取样检验；复验合格后开始安装。
【问题】
1.建筑给水管安装图的安装问题该如何整改？
2.测量接地装置的设置要求有哪些？写出本工程降低接地电阻的措施。
3.绝热材料进厂时，项目部应对材料的哪些性能进行见证取样检验？

正确答案

1（1）安装在楼板内的套管顶部应高出楼板装饰地面20mm。
（2）给水管管径为DN200，不应采用螺纹连接，应采用焊接或法兰连接。
（3）有热位移的管道，吊架吊点应设在位移的相反方向，按位移值的1/2偏位安装。
（4）墙面的套管两端应与饰面相平且管道焊缝不应设置在穿墙套管内。
2.1)当利用建筑物外立面混凝土柱内的主钢筋作防雷引下线时，接地测试点通常不少于2个，接地测试点应离地0.5m，测试点应有明显标识。
（2）降低接地电阻的措施：可在接地坑内填入化学降阻剂，降低土壤电阻率。
3.应对材料的导热系数或热阻、密度、吸水率等性能进行见证取样检验。
