案例题 B公司通过招投标方式承接一高档办公楼机电安装项目，工程内容包括：建筑电气、建筑智能化、建筑给排水、通风与空调、消防、防雷接地等工程。项目开工后，B公司安排施工队与土建单位配合，进行电气预埋导管、水管预留洞、防雷接地等工程施工。

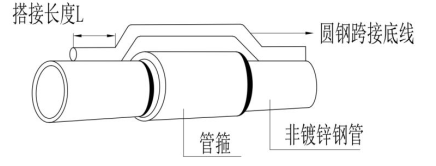

电气安装工程中，楼板内电气预埋导管采用DN20、DN25等非镀锌钢导管进行施工，导管接头采用螺纹连接，接头两端焊接圆钢跨接地线，非镀锌钢导管接头示意图见图2。导管敷设完成后，B公司通知专业监理工程师进行隐蔽工程验收，并拍照保存影像资料。隐蔽验收合格。B公司与土建单位办理中间交接手续。
在穿线阶段，施工人员按施工方案要求进行施工，穿线的同时清理盒内杂物。线内管口设置PVC电线接口，防止穿线过程中电线绝缘皮破损。穿线完成后，用兆欧表测量各个回路的绝缘电阻，并做好记录。

工程竣工验收阶段，B公司要求整理竣工资料。提交的施工文件中有：施工管理文件、施工进度及造价文件、施工记录、施工质量验收记录、竣工验收文件。监理工程师审核后提出"施工文件内容不完整，需补齐所缺失文件"的审核资料。
问题：
1.圆钢跨接地线直径最小为多少？并计算最小搭接长度L。
2.导管接头隐蔽验收时检查数量如何确定？指出电线回路绝缘电阻值的合格范围。
3.B公司与土建单位进行中间交接时，对交接现场环境有哪些要求？
4.B公司提交的施工文件中还缺少哪些文件。

正确答案

1.圆钢跨接地线直径最小为 6mm；最小搭接长度为 36mm。
理由：非镀锌钢导管采用螺纹连接时，连接处的两端应熔焊焊接保护联结导体；保护联结导体宜为圆钢，直径不应小于 6mm，其搭接长度应为圆钢直径的 6 倍。
2.（1）按每个检验批的导管连接头总数抽查 10％，且不得少于 1 处。
（2）导线敷设后，应用 500V 兆欧表测试绝缘电阻，线路绝缘电阻不应小于 0.5MΩ。
3.（1）“三查四定”的问题整改消缺完毕，遗留尾项已处理完。
（2）影响投料的设计变更项目已施工完。
（3）现场清洁，施工用临时设施已全部拆除，无杂物，无障碍。
4.B 公司提交的施工文件中还缺少：施工技术文件、施工物资文件、施工试验记录及检测报告。
