案例题 A公司承接一机电工程项目，承包内容包括建筑给水排水及供暖工程、通风空调工程、建筑智能化工程、消防工程等。其中给排水供暖工程和通风空调分包给B公司施工，工程设备（热泵、风机盘管）、管材（钢管、塑料管）、传感器、阀门等均由A公司采购，其中热泵、风机盘管设备由建设单位指定生产厂家。
该工程的室内热水供暖系统采用铝塑复合管，设计文件显示系统最高点的工作压力为0.3MPa，并规定 了管道的安装坡度如下图1，B公司施工人员选择了如下压力表（图2），并按有关规定进行了压力试验。

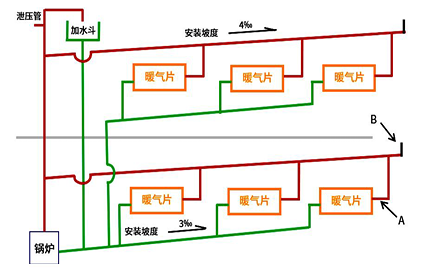

图1供暖管道安装示意图

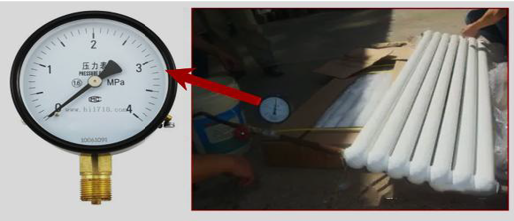

图2压力试验

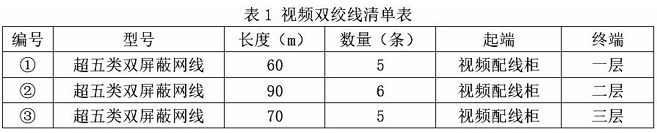

工程的视频监控系统采用双绞线传输信号，施工前，A公司对双绞线用量进行了统计，编制了表1，按设计要求，每段双绞线长度不应大于90m，每盘双绞线长度为305m。

在消防管道施工时，碰到了设计图纸中未标明的防火墙及承重梁，不得不修改原管路走向，A公司向设计单位提出了设计变更要求。
【问题】
1.背景中供暖管道的安装坡度是否符合规范要求，说明理由，指出A处的管道安装坡度，指出B处管件的名称。
2.图2中选择的压力表是否合理？说明理由。简述该室内供暖系统压力试验的要求。
3.表1中的双绞线最少可申请多少盘？剩余的双绞线如何处理？背景的摄像机应如何进行抽检？
4.消防管道的变更属于哪类设计变更？该变更程序应如何进行？

1.（1）供水管道的坡度4‰过大，不符合规范要求，理由：汽、水同向流动的热水供暖管道和汽、水同向流动的蒸汽管道及凝结水管道，坡度应为3‰，不得小于2‰。回水管道的坡度3‰过小，不符合规范要求，理由：汽、水逆向流动的热水供暖管道和汽、水逆向流动的蒸汽管道，坡度不应小于5‰。
（2）A处是散热器支管，坡度应为1%。
（3）B处的管件是排气阀。
2.（1）压力表选择不合理，量程过大。理由：对散热器做压力试验时，试验压力应为工作压力的 1.5 倍，但不小于 0.6MPa。根据背景，0.3×1.5=0.45MPa，故试验压力应取 0.6MPa，采用量程为 4MPa 的压力表会造成压力数值读取不准确。
（2）铝塑复合管热水供暖系统，应以系统最高点工作压力加0.2MPa，同时在系统最高点的试验压力 不小于 0.4MPa。故试验压力为 0.3+0.2=0.5MPa。 试验方法：在系统试验压力（0.5MPa）下 10min 内压力降不大于 0.02MPa，然后降至工作压力检查， 压力应不降，不渗不漏。
3.（1）最少可申请5盘。分析过程：
编号①总长度 300m，用 1 盘；编号②3 条双绞线用 1 盘，90*3=270m，共 2 盘；编号③4 条双绞线用 1 盘，70*4=280m，共 2 盘。 （2）余料必须回收，及时办理退料手续，并在限额领料单中登记扣除。
（3）至少抽检4台，理由：摄像机抽检的数量不应低于20%，且不应少于3台，数量少于3台时应全部检测。
4.（1）消防管道的变更属于重大设计变更，因其对项目的实施总工期产生了了影响。
（2）设计变更程序：①施工单位提出变更，报监理审核；②监理审核技术是否可行、施工难易程度和工期是否增减，核算造价影响；审核后报建设单位审批；③建设单位同意后，通知设计单位；设计单位认可变更方案，实施设计变更，出变更图纸或变更说明。④建设单位将变更图纸或变更说明发至监理、施工单位。
