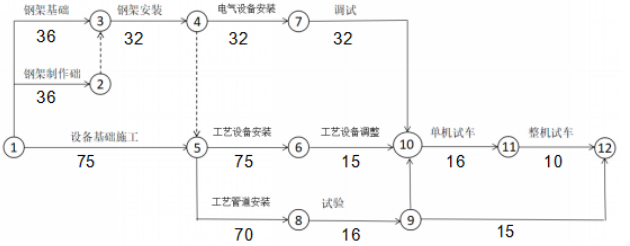

案例题建设单位通过招标与施工单位签署了某工业项目的施工合同，主要工作内容包含设备基础、钢架基础、设备钢架制作安装、工艺设备、工艺管道，电气和仪表设备安装等。开工前施工单位按照合同约定向建设单位提交了施工进度计划(如图1)。

施工单位在组织土方开挖、余土外运时，开挖现场，厂外临时堆土及运输道路上经常是尘土飞扬，运送土方的汽车也存在漏土现象。
在使用250t履带吊进行大型工艺设备吊装作业时，250t履带吊的车身突然发生倾斜，起重指挥人员立即停止了吊装作业，经检查发现履带吊的右侧履带前部的地面出现了下陷，施工单位立即组织人员进行了妥善处理。
在蒸汽主管道上安装流量取源部件时，施工单位发现图纸所示的安装位置的某段长度不符合设计要求，立即通知了建设单位。建设单位通过设计变更修改了流量取源部件的安装位置，使该部件的安装工作顺利进行。
问题：
1.用节点代号表示施工进度计划的关键线路，该施工进度计划的总工期为多少？
2.在土方开挖施工过程中，需要采取哪些环境保护措施?
3.250t履带吊进行大型工艺设备吊装作业时，吊车的工作位置地面有哪些要求？
4.安装流量取源部件的管道直管段应符合哪些要求?

正确答案

1．（1）关键线路，1-5-6-10-11-12（中间那条横线）。（2）总工期191天。
2．①运送土方、垃圾、设备及建筑材料等，不污损场外道路。运输容易散落、飞扬、流漏的物料的车辆，必须采取措施封闭严密，施工现场出口应设置洗车设施，保证开出现场车辆的清洁。
②土方作业阶段，采取洒水、覆盖等措施，达到作业区目测扬尘高度小于1.5m，不扩散到场区外。
3． ①流动式起重机必须在水平坚硬地面上进行吊装作业。吊车的工作位置（包括吊装站位置和行走路线）的地基应根据其他地质情况或测定的地面耐压力为依据，采用合适的方法（一般施工场地的土质地面可采用开挖回填夯实的方法）进行处理。
②处理后的地面应做耐压力测试，地面耐压力应满足吊车对地基的要求。
4．①流量取源部件上、下游直管段的最小长度，应符合设计文件的规定。
②在上、下游直管段的最小长度范围内，不得设置其他取源部件或检测元件。
