案例题 某机电施工单位通过招标，总承包某大型住宅小区机电安装工程，包含十幢高档住宅、一幢五星级酒店及一个大型商场。工程内容：室内外给水排水、建筑电气和通风空调工程等。
项目部根据工程特点，将施工人员按专业划分为多个施工队伍，合理安排施工进度。
住宅区的室外管道工程管线总长为 1000m。采用直径为 DN900mm 的 HDPE 管，柔性接口；每 50m 设检查井一座，采用挖掘机开槽施工。
项目部根据建设单位对工期的要求编制了施工进度计划。编制计划时，项目部使用的指标见表1。
考虑管材进场的连续性和人力资源的合理安排，在编制进度计划时做了以下部署：
（1）挖土5天后开始进行下管、安管工作；
（2）下管、安管200m后砌筑检查井； （3）检查井砌筑后，按四个井段为一组（200m）对沟槽回填。项目部编制的施工进度计划如表2所 示（只给出部分内容）。

在进行住宅区电气安装前，监理工程师检查了施工单位的技术文件，部分内容如下：
（1）配电柜基础型钢框架安装应平直，型钢框架露出地面的高度为100mm； （2）配电柜安装垂直度允许偏差不大于1.5mm，相邻两柜面允许偏差不大于5mm； （3）母线槽安装前应测量绝缘电阻，每节母线槽不得小于20MΩ，与设备连接前，应再次测量绝缘电阻，应不得低于 0.5MΩ。
监理工程师指出其中存在数据错误，要求修改。
在后续施工中，项目部明确了质量管理人员，建立了检验试验计划，要求各施工队伍在施工中要完善各工序的“三检制”制度，针对涉及质量的多个方面采取质量保证措施予以预防，有效的保证了施工质量。
五星级酒店的制冷供热系统采用冷热电三联供技术，照明采用智能控制系统，大厅地面采用地板辐射冷、热双供技术。工程空调风管最大管达到 3000mm×1200mm，大管径水管道为Φ529，吊顶内各类管道排 布密集。
项目部各施工队伍相互配合，工程进展顺利，按期完成并验收合格。
【问题】
1.计算沟槽回填的工作总天数以及计划总工期需要多少天？将施工进度计划图补充完整。
2.修改电气技术文件中存在的错误。
3.检验试验计划应包括哪些主要内容？现场质量检查的方法主要有哪些？
4.针对酒店的施工特点，项目部应编制哪些确保质量的预控方案？应针对哪些方面采取质量保证措施。

正确答案

1.
（1）沟槽回填的总天数为：1000/200×4＝20（天）。计划总工期 70 天。

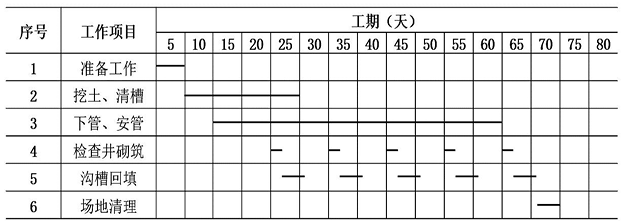

（2）按项目部使用的指标和工作部署，施工进度计划表的补充如下表所示。

2.（1）型钢框架露出地面的高度宜为 10mm； （2）配电柜安装垂直度允许偏差不大于1.5‰，相邻两柜面允许偏差不大于1mm；（另要求：成列柜 面偏差不大于5mm，柜间缝隙允许偏差不应大于2mm） （3）与设备连接前，低压母线槽绝缘电阻不得低于0.5MΩ；高压母线槽绝缘电阻不得低于20MΩ。
3.（1）检验试验计划的主要内容：检验试验项目名称；质量要求；检验方法（专检、自检、目测、检验设备名称和精度等）；检测部位；检验记录名称或编号；何时进行检验；责任人；执行标准。
（2）现场质量检查的方法主要有目测法、实测法、试验法等。
4.（1）应编制：三联供机组的运输就位方案、地板辐射供暖供冷管道敷设方案、机电工程综合管线排布设计方案、大尺寸风管安装及加固方案、大管径水管安装方案等质量预控方案。
（2）采取质量保证措施的方面：对实施关键技术的人员、施工机具、材料、施工方法与工艺、施工环境等进行控制。
