分析

案例题某电力工程公司项目部承接了一个光伏发电工程施工项目，光伏发电工程位于某工业园区12个仓库的屋面，工程的主要设备、材料有光伏板（1.5X1m、18.5kg、30V、8A.255W），直流汇流箱，并网型光伏逆变器，交流配电柜，升压变压器（0.4/10kV），电缆，专用接插件等。20块光伏板串联成一个光伏直流发电回路，用2芯电缆接到直流汇流箱。项目部依据规范和设计要求编制了光伏发电工程的施工技术方案，并在施工前进行了技术和安全交底。
在光伏发电工程的施工中发生了以下2起事件：

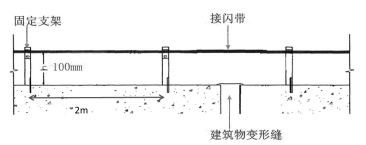

事件1：采购的镀锌圆钢进场验收合格后，运至仓库屋面，进行接闪带的施工，接闪带采用固定支架进行固定，支架间距符合规定要求，监理工程师机电进行现场检查时发现如下图所示的安装问题，要求施工单位进行整改。

事件2：在光伏板安装互连后，用2芯电缆接到直流汇流箱时，某个作业人员没有按施工技术方案要求进行操作，造成触电事故，后经事故检查分析，项目部有技术和安全交底记录，并且交底的重点是汇流箱内的光伏组件串电缆接引前防触电保护措施。
光伏发电系统施工完毕后，电力公司进行了光伏设备及系统的调试。整个工程竣工验收合格后，项目部及时整理施工记录等技术资料，将完整的施工技术档案移交给项目建设单位。
【问题】
1.指出接闪带安装示意图中的问题。接闪带对固定支架的受力有何要求？
2.造成触电事故的直流电压有多少伏？光伏发电系统包括哪几种？
3.竣工验收的档案移交哪个部门？还有什么要求？
4.汇流箱内的光伏组件串电缆接引前防触电保护措施有哪些？

正确答案

1.
1）固定支架的高度为100mm不妥，固定支架的高度≥150mm；
接闪带在过建筑变形缝时未设置补偿措施。
2）每个固定支架应能承受49N的垂直拉力。
3）支架间距2m不妥。
采用镀锌扁钢支架的间距为0.5m，采用镀锌圆钢支架的间距为1m。
2.
1）造成触电事故的直流电压=20X30V=600V。
2）光伏发电设备主要由光伏支架、光伏组件、汇流箱、逆变器等。
3.
1）每项建设工程应编制一套电子档案，随纸质档案一并移交城建档案管理机构。
2）对列入城建档案管理机构接收范围的工程，工程竣工验收备案前，应向当地城建档案管理机构移交一套符合规定的工程档案。
建设工程档案的验收要纳入建设工程竣工联合验收环节。
4.
1）汇流箱的光伏组件侧有明显断开点。
2）汇流箱的逆变器侧有明显断开点。
3）汇流箱内所有开关已断开。
