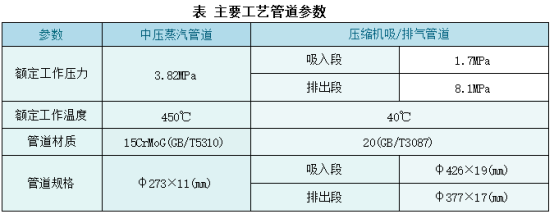

案例题 A单位承担某工业企业压缩机厂房增建工程的设备、工艺管道安装工程。工程内容 包括离心式压缩机组、工艺管道、桥式起重机等。其中：蒸汽驱动离心式压缩机组由某 国际知名厂家生产，额定转速为9600rpm; 桥式起重机，额定起重量为20/5t, 起升高 度为25m;主要工艺管道：压缩机输送介质含有H? 、CO等气体。主要工艺管道参数见下表

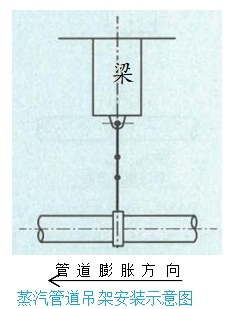

在工艺管道安装过程中： 一段水平安装的蒸汽管道的一个吊架，其安装时与管 道轴线垂直，如图所示。设计文件显示，蒸汽管道在该吊架处的设计热位移值 为36mm,且未规定具体的安装方式。监理工程师要求A 单位对吊架的安装方式进行更正。

安装蒸汽管道时，监理工程师强调A 单位要按规范对合金钢管材进行材质复查。A? 单位认为，其采购的合金钢管的质量证明文件齐全，本工段材料采购人员开工以来仅采购过15CrMoG 和 0Cr8Ni9 两种合金钢管材，而两种管材的外观差别明显，不可能混用， 因而拒绝复查。
A单位为了赶工期，在压缩机组未完成精度调整的情况下进行了机组润滑油管道的 安装。待压缩机安装完成、地脚螺栓完全紧固，润滑油管道拆卸、清洗合格后复装时， 发现管道处于自由状态时， 一处设备与管道的连接法兰端面之间存在5mm 间隙。施工 人员在用强紧法兰螺栓的做法复装时，被监理工程师及时发现而制止。
问题：
1.根据背景给出的内容，判别A 单位的施工范围内有哪几类特种设备。
2. 监理工程师要求更正吊架安装方式的理由是什么?并请画出该吊架的正确安装 方式示意图。
3.A 单位拒绝合金钢材质管道复查的做法是否正确?工业管道工程一般要求对哪 些材质的管道组成件进行材质复查?
4.在压缩机组未完成精度调整的情况下进行机组润滑油管道的安装，A 单位的做 法违反了哪些施工管理要求和技术要求?
5.压缩机吸气/排气管道除压力试验外，必须做哪种试验?为什么?

正确答案

1. 根据背景判别A 单位的施工范围内的特种设备有桥式起重机、中压蒸汽管道、 压缩机吸气/排气管道。
2. 监理工程师要求更正吊架安装方式的理由是：蒸汽管道为有热位移的管道，根 据设计文件，吊点应设置在热位移的相反方向，按设计热位移值的1/2（即18mm）偏位安装，如下图所示。

3.A 单位拒绝合金钢材质管道复查的做法不正确，复查与否，是技术标准的规定， 与采购的品种种类无关。铬钼合金钢、含镍低温钢、不锈钢、镍及镍合金、钛及钛合金 材料的管道组成件，应采用光谱分析或其他方法对材质进行复查，并应做好标识。
4.在压缩机组未完成精度调整的情况下进行机组润滑油管道的安装，管理要求： 违反了施工方案对施工工序的要求。
技术要求：
(1)工业金属管道安装前，与管道连接的设备应找正合格，固定完毕；管道与设备 的连接应在设备安装定位并紧固地脚螺栓后进行。
(2)工业金属管道连接时，不得强力对口。
5.压缩机吸气/排气管道除压力试验外还应进行泄漏性试验。输送极度和高度危 害介质以及可燃介质的管道，必须进行泄漏性试验。因为工程中的H 、CO 都是可燃介质，CO 是高度危害介质。
