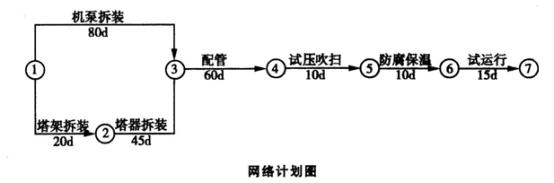

案例题 A公司应邀参加氮制造厂合成压缩工段技改工程投标，招标书说明，以工期安排最短、最合理为中标主要条件。A公司技术部门依据招标书指出的工程内容编制了网络计划图。

网络计划附加说明：1．配管包括机泵本体配管25d，塔器本体配管20d，塔机间连接配管15d；2．试运行包含空负荷单机和联动试运转，考虑不可预见因素较多，计划安排15d的试运行时间。
A公司总工程师审核认为网络图不符合最短工期要约，退回重编，要求附加说明。经修改重编网络图，A公司最后中标。
施工中无损检测发现甲供的高压管件焊缝存在缺陷，退货重供，延误施工10d，A公司为保证总工期不变，加大投入，实施加班作业，最终如期完工。为此，A公司向业主发出索赔意向书。
【问题】 1．A公司技术部门第一次提交的网络计划工期为多少天?以节点符号表示出关键线路。
2．以不压缩各工序的工作时间为前提条件，画出重编的网络计划图。工期可缩短多少天?以节点符号表示出关键线路。并以重编的网络计划为前提，附加说明如何再进一步缩短工期。
3．决定焊接线能力的参数有哪些？
4．发现高压管件不合格，A公司应如何处理?A公司索赔成立的条件是什么?

正确答案

1．A公司技术部门第一次提交的网络计划工期为175d。关键线路为①→③→④→⑤→⑥→⑦。

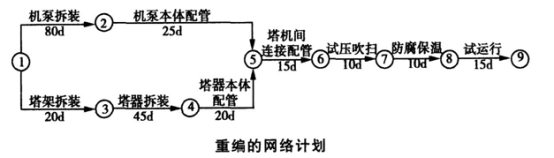

2．重编的网络计划如下图所示。

缩短工期20d，关键线路为①→②→⑤→⑥→⑦→⑧→⑨。
附加说明：管道试压吹扫与管道、设备防腐保温两工作之间有搭接作业的可能；考虑试运行不可预见因素多，试运行15d时间有压缩余地，这三项工作存在缩短工期的潜力。
3．包括焊接电流、电弧电压、焊接速度。
4．发现高压管件不合格，A公司应将不合格的高压管件作不合格品处理，作出明显标识，单独存放，及时退货。
A公司索赔成立的条件：
(1)高压管件为甲供不合格品，不属于承包人责任。
(2)已造成承包人的额外损失。
(3)A公司及时发出了索赔意向书。
