案例题某施工单位承接了地铁工程的机电安装任务，工程内容包括：环控、消防、动照、空调及给水排水等系统的安装。按照合同约定施工工期为145d,原计划8月15日开工，但由于前期土建施工影响，致使安装工程实际开工时间为10月1日。进入11月份各地相继出现重度雾霾，建设主管部门要求11月30日工程全部停工。第二年3月15日供暖期结束后，工程又恢复施工，但已按预定工期严重滞后，为此，建设单位提出必须加快施工进度，确保5月1日全线通车的目标，于是施工单位补充人员加班加点抢工期，4月下旬相关单位对工程进行了预验收，但由于抢工期原因，工程存在诸多质量问题。

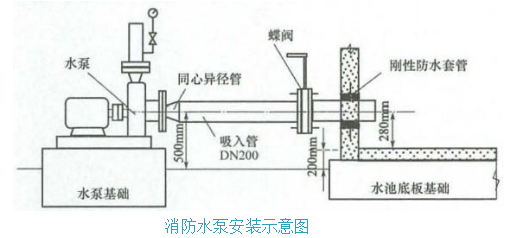

在进行消防验收时，消防部门对消防水泵安装提出异议，并下达整改通知单，实际安装如图所示。

走廊中的 VAV 空调风管工作压力为300Pa, 采用橡塑保温，保温完成后进行吊顶施工。
在进行电气检验批验收时，发现某型号电缆没有进场检验报告，于是进行了重新取样送检，经权威机构检测该批电缆芯径低于设计要求，为不合格电缆，据统计该规格电缆共有5000m,价值150万元。
二、问题
1. 消防水泵安装存在哪些质量问题，并说明原因?
2. 吊顶中风管安装，应进行哪些检验和试验?
3. 这批电缆应如何处置?是否构成质量事故，如何确定质量事故等级?
4.背景中 VAV 空调风管工作压力属于什么类别及其密封要求。

正确答案

1. 消防水泵安装存在如下质量问题：
(1)水泵入口异径管应使用偏心异径管，且保持上平，使用同心异径管容易形成气囊。
(2)水泵出口压力表应加表弯，以便起到缓冲作用。
(3)消防水池应采用柔性防水套管；如果使用刚性防水套管，水泵吸入管上应设置柔性接头。
(4)按照标注尺寸计算，吸入管存在倒坡现象，容易形成气囊。
(5)水泵与水池为独立基础，可能存在沉降变形，水泵入口应采用柔性连接。
2. 吊顶中风管安装应进行漏风试验、橡塑耐火等级检验、保温前的隐蔽验收、吊顶前隐蔽验收和风量检测试验等。
3.电缆属于不合格品，截面不够直接影响使用安全，必须更换，不可能通过返修、返工、让步接收和降级使用来处置。由于不含施工费用，经济损失已经超过100万元，故属于一般质量事故。
4.工作压力为300Pa的风管属于低压风管。低压风管的密封要求：接缝及接管连接处应严密，密封面宜设在风管的正压侧。
