案例题某施工单位承接一项供热管线工程，全长3 km，管径DN400mm，采用高密度聚乙烯外护管，聚氨酯泡沫塑料预制保温管；其中340m 管段依次下穿城市主干道、机械加工厂，设计采用浅埋暗挖法施工隧道（套管）内敷设，其余管段采用开槽法直埋敷设，施工段地层主要为粉土和粉质黏土，无地下水影响。项目部拟定的供热管道施工程序如下：沟槽开挖→管道安装、焊接→外观检查→A→回填土至管顶上方0.5m→B→焊口防腐→焊口施作保温层及外护层→全线回填→C。

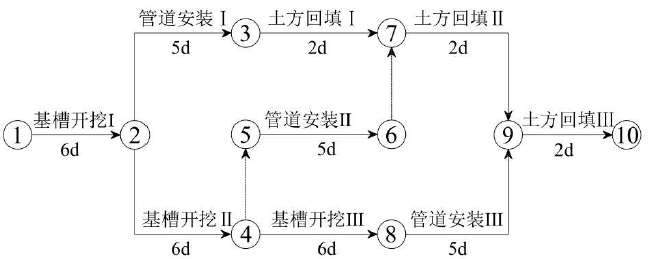

因征地手续延误，沟槽开挖晚了半个月。为满足工期要求，建设单位要求施工单位调整施工计划。施工单位将基槽开挖、管道安装、土方回填由顺序施工改为流水施工。每个工序划分为三个施工段。根据合同工期要求绘制网络进度图如所示。

工程实施过程中发生了如下事件：
事件一：项目技术负责人在审查网络图时，发现有不符合逻辑之处，要求编制人员进行了改正。
事件二：预制保温管出厂前，在施工单位质检人员的见证下，厂家从待出厂的管上取样，并送至厂试验室进行保温层性能指标检测，以此作为见证取样试验。监理工程师发现后，认定其见证取样和送检程序错误，且检测项目不全，与相关标准的要求不符，及时予以制止。
事件三：基槽清底时，质量检查人员发现局部有超挖现象，最大超挖深度为100mm。
【问题】
1.施工工序中A、B、C 分别是什么？并写出A 常用的检测方法。
2.完善网络进度图中的逻辑关系，使网络图符合逻辑（使用文字表述），并找出关键线路（关键线路用序号和“→”表示）。
3.给出事件二中见证取样的正确做法，并补充预制直埋保温管保温层检测项目。
4.事件三中沟槽超挖应如何处理？

正确答案

1.（1）工序A：无损探伤；工序B：强度试验；工序C：严密性试验；
（2）A 常用的检测方法：超声波法、射线探伤检查。
2.（1）③节点至⑤节点增加虚箭线；⑥节点至⑧节点增加虚箭线；
（2）关键线路为：①→②→④→⑧→⑨→⑩。
3.（1）正确做法：预制直埋保温管进场后，由施工单位试验员在监理工程师的见证下，在进场的管道上现场取样，将样品送至第三方有资质的试验室进行检测。
（2）保温层的厚度、密度、压缩强度、吸水率、闭孔率、导热系数。
4. 超挖区域可采用原土回填，压实度不低于原土密实度。
