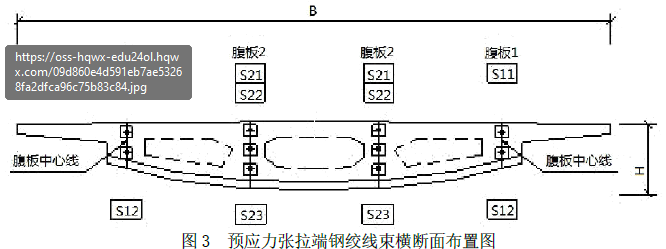

案例题某公司承建一座桥梁工程。主线跨线桥I的第2联为（30m+48m+30m）预应力混凝土连续箱梁，其预应力张拉端钢绞线束横断面布置如下图3所示。

事件一：箱梁混凝土设计抗压强度为50MPa，施工过程中按规范与试验规程要求对混凝土取样制作边长为150mm的立方体标准试件进行强度评定，试件以同龄期者三块为一组，并以同等条件制作和养护，经试验测定，第一组三块试件强度分别为50.5MPa、61.2MPa、51.5MPa，第二组三块试件强度分别为54.7MPa、57.1MPa、50.5MPa，第三组三块试件强度分别为50.1MPa、59.3MPa、68.7MPa。
事件二：施工单位编制了主线跨线桥I的第2联箱梁预应力的施工方案，内容如下：
（1）该预应力管道的竖向布置为曲线形式，确定了排气孔和排水孔在管道中的位置；
（2）确定预应力钢绞线的张拉采用两端张拉的方式；
（3）确定了预应力钢绞线张拉顺序的原则和各钢绞线束的张拉顺序.
事件三：根据交通运输部《关于开展公路桥梁和隧道工程施工安全风险评估试行工作的通知》要求，施工单位对该箱梁施工进行了总体风险评估，总体风险评估为Ⅲ级，施工过程中对该桥施工安全风险评估实行动态管理。
【问题】
1.分别评定事件一中三组试件的混凝土强度测定值。
2.预应力管道的排气孔和排水孔应分别设置在哪些位置？
3.写出预应力钢绞线张拉顺序的原则，并给出图中各钢绞线束的张拉顺序。（用图中所示的钢绞线束的代号“Sll～S23”及“→”表示）
4.事件三中，是否需要对该箱梁施工进行专项风险评估？

正确答案

1.第一组：中间值51.5MPa×15%=7.7MPa，
51.5-50.5=1＜7.7MPa,61.2-51.5=9.7＞7.7MPa，
测定值取中间值51.5MPa
第二组：中间值54.7MPa×15%=8.2MPa，
54.7-50.5=4.2＜8.2MPa,57.1-54.7=2.4＜8.2MPa，
取平均值（50.5+54.7+57.1）/3=54.1MPa。
第三组：中间值59.3MPa×15%=8.9MPa，
59.3-50.1=9.2＞8.9MPa,68.7-59.3=9.4＞8.9MPa，
该组试件无效。
2.所有管道均应在每个顶点设排气孔并在需要时在每个低点设排水孔。
3.（1）预应力张拉原则：采取分批、分阶段，对称张拉。宜先中间，后上、下或两侧。
（2）图中各钢绞线束的张拉顺序为：S22→S23→S21→S12→S11或S22→S21→S23→S11→S12。
4.需要进行专项风险评估。
