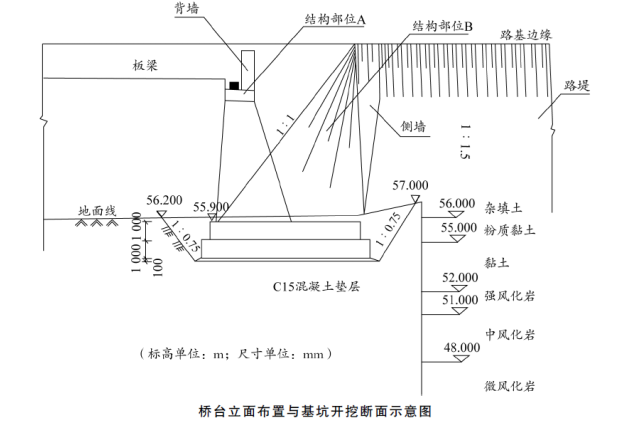

案例题某公司承建一座桥梁工程，上部结构采用 20m 预应力混凝土简支板梁；下部结构采用重力式 U 型桥台，明挖扩大基础。地质勘察报告揭示桥台处地质自上而下依次为杂填土、粉质黏土、黏土、强风化岩、中风化岩、微风化岩。桥台立面如图所示。

施工过程中发生如下事件：
事件一：施工单位为保证测量工作的质量，提高测量工作效率，在测量工作的各个程序中实行双检制，制定了以下测量管理制度：
（1）贯通测量及控制网测量不得少于两遍，并进行换手测量，测量成果经项目经理确认后方可采用。
（2）所有用于现场测量或施工的测量成果必须进行书面交底，同时进行现场交底确认，并形成书面交底签认记录。
（3）一切原始观测值和记录项目在现场记录清楚，如果书写错误，必须用涂改液进行涂改。
（4）新调入的测量仪器未经检定但由项目总工程师同意后可短期使用。
事件二：桥台扩大基础开挖施工过程中，基坑坑壁有少量潜水出露，施工单位按施工方案要求，采取分层开挖和做好相应的排水措施，顺利完成了基坑开挖施工。
事件三：扩大基础混凝土结构施工前，对地基基底进行检验，检验内容包括：基底的平面位置、尺寸；基底处理和排水情况是否符合规范要求；施工记录及有关试验资料等。
【问题】
1.写出图中结构 A、B 的名称。
2.简述桥台在桥梁结构中的作用。
3.改正事件一中的错误。
4.指出事件二中基坑排水最适合的方法。
5.补充事件三中基坑地基基底检验内容。

正确答案

1.结构 A：台帽。结构 B：锥形护坡。
2.桥台作用：一边与路堤相接，以防路堤滑塌；另一边支承桥跨结构的端部。
3.（1）测量成果必须经项目总工程师审核、监理工程师复核确认方可采用。
（2）记录数据出错时，可用单横线作划掉标记后在其上方重写，不得进行涂改、撕页。
（3）新调入的测量仪器必须进行校验检定后方可使用。
4.事件二中扩大基础的基坑开挖深度不深，坑壁只有少量潜水出露，无严重流沙现象，因而从经济性角度选择集水坑排水方法。
5.地基基底检验内容还有基底高程、基底的地质情况和承载力是否与设计资料相符。
