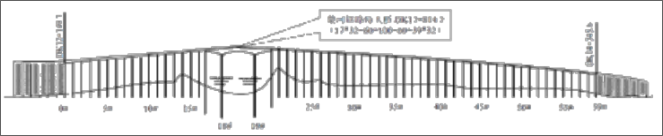

案例题 某高速公路特大桥全长2.2km,合同工期24个月,施工主河槽为二级航道,河流宽180m,水深3~15m,施工期间必须保持河槽中间通航。主跨采用60+100+60m三跨预应力钢筋混凝土连续箱梁,可采用顶推法或悬臂浇筑法,由施工单位自行选择。主跨18号、19号墩位于8.0~10.0m深水中,桩基直径2.0m,河床覆盖层0.3~2.0m厚淤泥质土,下面是弱风化岩,设计桩长25m、30m,高桩承台。17号、20号墩位于岸滩处。两端边跨为后张法预应力混凝土T形梁;桥纵断面图如下图所示。

事件1:现场制梁前编制的T梁预制流程为:制梁台座准备→A→穿硬塑料管→安装外模、端头模板→B→C→养护→D→孔道压浆、封锚→浇筑梁端砼→移梁。T梁施工设备有:制梁台座、模板、蒸汽养护设备、钢筋加工设备、混凝土拌合供应设备、试验检测设备。
事件2:后张法预应力混凝土T梁施工前编制的施工技术交底内容包括:张拉千斤顶的额定张拉力宜为所需张拉力的1.2倍,且不得小于1.1倍;张拉用的千斤顶与压力表应配套标定、配套使用,当张拉次数超过600次时应重新进行标定;当梁体混凝土强度、弹性模量、龄期达到设计要求后,方可施加预应力;预应力筋的张拉应以钢绞线伸长量为主,以张拉千斤顶油表读数作为校核,实际伸长值与理论伸长值的差值应控制在±8%。
事件3:招标方同意现场制梁,计划每天架梁5片,两端桥头路基可以在招标工期内使用,采用蒸汽养护,每片T梁制梁循环时间(预制每片梁占用制梁台座时间)平均为5天。每片梁占用单个存梁台位时间为30天,存梁采用双层叠放即T梁进行2层堆叠存放,存梁系数1.0。
1.本桥三跨连续梁应采用何种施工方法?说明理由。
2.根据事件1,写出A、B、C、D的工序名称。
3.根据事件1,T梁施工设备是否完备。如不完备,补充T梁施工缺少的施工设备。
4.针对事件2的不妥之处,指出正确做法。
5.根据事件3,制梁场应设在哪个里程段为好?为什么?需设多少制梁台座和存梁台座?

正确答案
1.应采用悬臂浇筑法。理由:顶推法施工需要在河中设置临时支墩,但该河流为通航河道,不具备设置临时支墩条件。而采用悬臂浇筑法则不会影响河流通航。
2.A:底腹板钢筋骨架制作及安装;B:安装顶板钢筋及预埋件;C:浇筑混凝土;D:预应力张拉。
3.不完备。还应有:吊装设备;预应力张拉压浆设备。
4.①张拉千斤顶的额定张拉力宜为所需张拉力的1.5倍,且不得小于1.2倍;②当张拉次数超过300次时应重新进行标定;③预应力筋的张拉应以张拉力控制为主,以预应力筋的实际伸长量进行校核;④实际伸长值与理论伸长值的差值应控制在±6%。
5.梁场应设置在桥梁大里程方向的桥头位置。
理由:(1)可以从右边桥头至主跨位置连续架梁孔数更多,推迟通过主跨连续梁的时间,减轻对主跨的工期压力;(2)右边桥墩更低些,便于龙门架装梁,桥头路基可以存梁。
应设置制梁台座数量=每日预制数量×预制每片梁占用制梁台座时间=每日架梁数量×预制每片梁占用制梁台座时间=5×5=25(个)
存梁台座数量=存梁系数×每日预制数量×每片梁占用单个存梁台位时间÷存梁层数=5×30÷2=75(个)。
