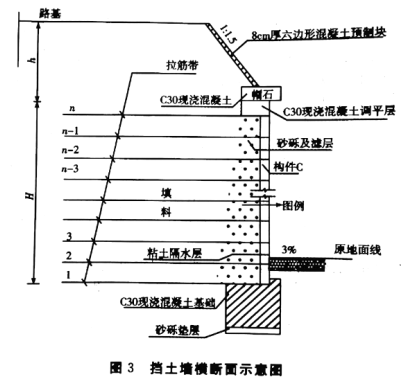

案例题某施工单位承建了一段路基工程，其中 K18+220～K18+430 设置了一段挡土墙，路基填方高度为最高为 11m。挡土墙横断面示意图如下。

挡土墙施工流程为：施工准备（含构件 C 预制）→测量放线→工序 A→地基处理→排水沟施工→基础浇筑→构件 C 安装→工序 B→填料填筑与压实→墙顶封闭。
路基工程施工前项目部进行了技术交底，技术交底工作由项目经理组织，项目总工程师主持实施，向项目部、分包单位的全体施工技术人员和班组进行交底，交底人员和参会人员双方签字确认。技术交底记录部分内容如下：
（1）拉筋应按设计位置水平铺设在已经整平、压实的土层上。
（2）墙面板安设应根据高度和填料情况设置适当的俯斜，斜度宜为 1：0.02~1：
0.05。
（3）拉筋与面板之间的连接应牢固，连接部位强度应不低于拉筋强度。
（4）填料摊铺、碾压应从拉筋尾部开始平行于拉筋方向碾压。
（5）靠近墙面板 2m 范围内，应使用小型机具夯实或人工夯实，不得使用重型压实机械压实。
【问题】
1. 按照挡土墙设置的位置和结构形式划分，分别写出该挡土墙的名称。
2. 写出挡土墙施工流程中工序 A、工序 B 与图中构件 C 的名称，写出挡土墙施工流程中必须交叉进行的工序。
3. 项目部组织技术交底的方式是否正确？说明理由。
4. 逐条判断技术交底记录内容是否正确，并改正错误。

正确答案

1. 按设置位置：路堤式挡土墙。按结构形式：加筋土挡土墙。
2. 工序 A-基槽（坑）开挖；工序 B-筋带铺设；构件 C-墙面板。
必须交叉进行的工序是墙面板拼装、筋带铺设、填料填筑与压实。

3. 不正确。
理由：技术交底未按不同要求、不同层次、不同方式进行技术交底。即技术交底应分级进行，分级管理。

4. （1）正确。
（2）不正确。
改正：墙面板安设应根据高度和填料情况设置适当的仰斜，斜度宜为 1：0.02~1：0.05。
（3）正确。
（4）不正确。
改正：填料摊铺、碾压应从拉筋中部开始平行于墙面进行，不得平行于拉筋方向碾压。
（5）不正确。
改正：靠近墙面板 1m 范围内，应使用小型机具夯实或人工夯实，不得使用重型压实机械压实。
