案例题某施工单位中标承建一座跨河三跨预应力混凝土连续梁桥，计算跨度为40+72+40m，全长153.5m（含两侧梁端至边支座中心各0.75m），梁体采用单箱单室、变截面箱梁，箱梁顶宽12.6m，底宽6.7m。连续梁结构示意图如图4-1所示，按设计要求，0号块施工完毕后，在其顶部拼装挂篮，对称浇筑其他节段。

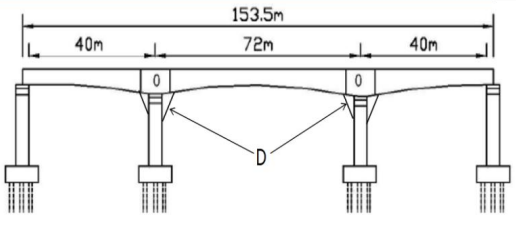

图4-1 连续梁结构示意图
项目部编制了0号块模板支架专项施工方案，支架验收合格后进行堆载预压试验，预压重量为节段重量和施工总荷载的1.1倍，加载范围为0号墩顶以外底板覆盖范围，翼板范围内不加载。
0号块浇筑完成后，项目部采用挂篮悬臂浇筑法对称施工，其中0号段临时固结构造示意图如图4-2所示。

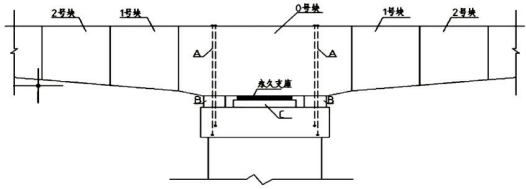

图4-2 0号段临时固结构造示意图
施工中发生了如下事件：
事件一：项目部制定了该桥悬臂浇筑专项施工方案，并指出主要工艺流程为：挂篮前移就位→①→安装梁段底模及侧模→安装底板及腹板钢筋→梁段底板混凝土浇筑及养护→安装内模、顶模及腹板内预应力管道→安装顶板钢筋及顶板预应力管道→②→浇筑腹板及顶板混凝土→检查并清洁预应力管道→③→拆除端模板→穿预应力钢筋→张拉预应力钢筋→④→封锚。
事件二：项目部按照先边跨后次跨再中跨的次序进行合龙，在进行中跨合龙时，选择一天气温较高的时段进行，合龙混凝土的强度不低于两侧现浇段混凝土的强度。
问题:
1、指出图4-1中构件 D 的名称，其刚度验算时应该考虑哪些荷载？
2、0 号块施工前预压的目的是什么？
3、指出图4-2中 0 号段临时固结示意图中构件 A、B、C 的名称。
4、补充事件一中工艺流程①、②、③、④的名称。
5、指出事件二的不妥之处，并给出正确的做法。

正确答案

【第1问】
1-1.构件D是托架（扇形托架）；
1-2.其刚度验算时应考虑的荷载：模板、托架的自重、浇筑混凝土的自重、风雪荷载等。
【第2问】
检验托架的安全性；消除托架的非弹性变形，并获取弹性变形参数。
【第3问】
A 是锚固筋（预应力筋）；B 是临时支座；C 是垫石。
【第4问】
①挂篮静载试验；②接缝混凝土处理；③梁段混凝养护；④管道压浆。
【第5问】
不妥之处一：在进行中跨合龙时，选择一天气温较高的时段进行。正确做法：合龙段的混凝土宜在一天中气温最低且稳定的时段内浇筑，浇筑后应及时覆盖洒水养护。
不妥之处二：合龙混凝土的强度不低于两侧现浇段混凝土的强度。正确做法：合龙段混凝土强度宜提高一级。
