案例题 某施工单位承建南方平原地区某二级公路土方路基工程（含支挡工程）施工项目，合同段起讫桩号为K0＋000～K22＋400，路线全长 22.4km；路基宽度 12m。该标段既有挖方也有填方，以填方居多。
施工过程中发生如下事件：

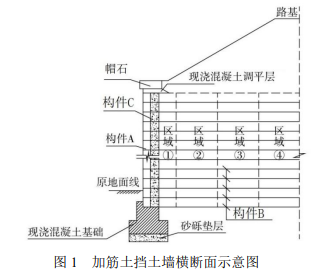

事件一：线路 K7＋200～K7＋280 段为填方路段，地形较为平坦。挡土墙设计为加筋土挡土墙，其横断面示意图如图 1 所示。

事件二：线路 K16＋800～K17＋000 段穿越一干涸废弃湖塘，地面以下有约 5m 深的软土层，施工单位拟采用浅层置换或塑料排水板进行处理，通过方案比选，最终选择塑料排水板方案进行软土层处理。
事件三：项目部制定了软土地基处理的施工方案，其中规定了：①塑料排水板采用插板机进行施工，按正三角形进行布置。②施工工艺流程为：整平原地面→D→机具定位→E→插入套管→拔出套管→F→机具移位→摊铺上层砂垫层。③塑料排水板施工完成后，施工单位检查了塑料排水板施工质量。
事件四：路堤填筑施工过程中，施工单位按规范要求进行施工过程质量控制和质量检验，检验的实测项目有压实度、弯沉值、宽度、平整度、横坡、边坡等。压实度检测采用方法 G（G 为常用的破坏性检测方法）进行检测，弯沉检测采用 H 方法（H 为规范规定的传统方法）进行检测。
【问题】
1.根据图 1，写出挡土墙按其位置划分属于哪种类型？并写出构件 A、B、C 的名称。
2.将图 1 中区域①②③④的摊铺、碾压顺序进行排序（如①→②→……）。并写出区域①中靠近墙面板1m 范围内的填料应如何碾压密实。
3.结合背景资料，说明事件二施工单位选择塑料排水板进行软土层处理的原因。
4.写出事件三中塑料排水板施工还可采用的另一种机械名称。补全施工工序 D、F 和 F 的内容，并写出塑料排水板的质量检查项目。
5.写出事件四种 G 和 H 的名称。

1.
（1）路堤墙。
（2）构件 A：墙面板；构件 B：筋带（或拉筋）；构件 C：反滤层。
【解题思路】第（1）问，挡土墙按其位置可分为路堑墙、路肩墙、路堤墙、山坡墙、浸水墙。根据该挡土墙用于填方路段及图中挡土墙顶位于路基下方，可以判断为路堤墙。若墙顶设置在路肩部位，则为路肩墙。
第（2）问，加筋土挡土墙由填料、拉筋以及墙面板三部分组成。且现场墙面板拼装、筋带铺设、填料填筑与压实等工序是交叉进行的。
2.
（1）摊铺、碾压顺序：③→④→②→①。
（2）小型机具夯实或人工夯实。
【解题思路】第（1）问，填料摊铺、碾压从拉筋中部开始，先向拉筋尾部逐步摊铺、压实，然后再向墙面方向进行。图中区域②③中间为中部，区域③为拉筋尾部方向，所以先施工③→④，再回到中部向墙面方向施工②→①。
第（2）问，靠近墙面板 1m 范围内，应使用小型机具夯实或人工夯实，不得使用重型压实机械压实。
【知识拓展】填料摊铺、碾压应从拉筋中部开始平行于墙面进行，不得平行于拉筋方向碾压。不得使用羊足碾碾压。
3.
已知背景资料中线路 K16＋800～K17＋000 段穿越一干涸废弃湖塘，地面以下有约 5m 深的软土层，浅层置换处理深度不宜大于 3m，而塑料排水板适用于深度大于 3m的软土地基处理，因此选择塑料排水板进行软土层处理。
【解题思路】浅层置换涉及材料置换需考虑成本，如果太深的置换则不经济，处理深度不宜大于 3m。竖向排水体适用于深度大于 3m 的软土地基处理。竖向排水体可采用袋装砂井和塑料排水板。
4.
（1）沉管式打桩机。
（2）D：摊铺下层砂垫层；E：塑料排水板穿靴；F：割断塑料排水板。
（3）检查项目：板距、板长。
【解题思路】第（1）问，袋装砂井和塑料排水板可采用沉管式打桩机施工，塑料排水板也可用插板机施工。
第（2）问，塑料排水板施工工序为：整平原地面→摊铺下层砂垫层→机具就位→塑料排水板穿靴→插入套管→拔出套管→割断塑料排水板→机具移位→摊铺上层砂垫层。因塑料排水板材料较软，故需要先“穿靴”，即“将其穿入套管内后，与套管底部固定”；再随套管插入地层。
第（3）问，塑料排水板施工质量标准。

5.
（1）G 为灌砂法（或环刀法）。
（2）H 为贝克曼梁法。
【解题思路】第（1）问，路基压实度检测方法有灌砂法、环刀法和核子密度湿度仪，其中灌砂法和环刀法为破坏性检测，核子密度湿度仪为非破坏性检测。
第（2）问，弯沉检测方法：贝克曼梁法、自动弯沉仪法、落锤弯沉仪（FWD）法、激光式高速路面弯沉测定仪法。其中贝克曼梁法为传统方法，静态测试。适用于测试路基及沥青路面的回弹弯沉，以便评价承载能力。
