案例题 某施工单位承建了一桥梁工程，桥梁起讫桩号为 K0＋693～K0＋783。桥梁纵断面布置图如图 3-1。桥墩采用柱式桥墩，基础均采用钻孔灌注桩，桩径 1.0m，均为摩擦桩。桥台采用重力式桥台，基础为扩大基础。

施工单位按程序报批了桥梁基础的施工方案，项目部总工按规定向 A 及 B 进行了第一级施工技术交底。
后续施工过程中发生了如下事件：
事件一：桥梁下部结构施工采用水上作业平台施工方案。钻孔灌注桩拟采用图 3-2 所示钻孔工艺。为了保证成孔质量，要求终孔后，对桩孔的孔位进行检验；清孔后，需对孔底的沉淀厚度进行检验。

事件二：1#墩第一根桩混凝土灌注时，施工单位的做法如下：
①在搅拌地点测得混凝土坍落度为 200mm，混凝土到场后，在浇筑地点实测坍落度为 120mm，项目部以搅拌地点测值为准，认为混凝土坍落度符合要求，然后开始混凝土灌注。
②首批混凝土灌注导管底距离孔底为 0.3m，导管埋深为 2m；正常灌注时导管埋深为 4m。
③灌注桩桩顶高程应比设计高程高出不小于 0.5m。超灌的多余部分在承台施工前直接由人工采用风镐凿除。
【问题】

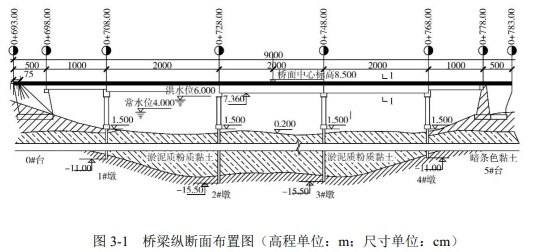

1.根据图 3-1，列式计算该桥多孔跨径总长，并根据计算结果指出该桥所属的桥梁分类。
2.写出背景资料中 A、B 的具体内容。

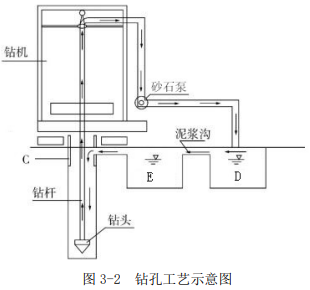

3.写出图 3-2 中的钻机名称和设施 C、D、E 的名称。指出设施 C 的作用及其顶面高度要求。
4.补充事件一中终孔检验的项目，及写出孔底沉淀厚度的要求。
5.逐条判断事件二中的做法是否正确？如不正确，请进行改正。

1.
（1）桥梁多孔跨径总长＝20×3＋10×2＝80m。
（2）桥梁类型：中桥。

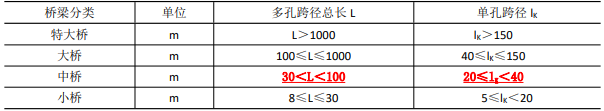

【解题思路】桥梁按桥梁全长和跨径的不同分类。

2.
A：各部门负责人；B：全体技术人员。

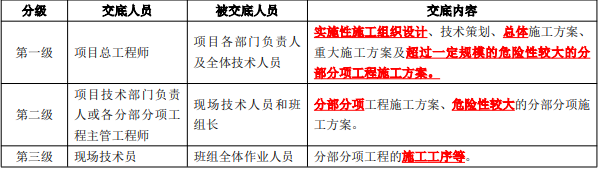

【解题思路】技术交底必须在相应工程内容施工前进行。施工技术交底应分级进行。

3.
（1）钻机：反循环回旋钻机；C：护筒；D：沉淀池；E：泥浆池。
（2）护筒作用：①稳定孔壁，防止塌孔；②隔离地表水；保护孔口地面；③固定桩孔位置；④钻头导向。
护筒顶面高度：护筒顶宜高于水面 1.0～2.0m，同时应高于桩顶设计高程 1m。
【解题思路】第（1）问，反循环回旋钻孔泥浆流向：泥浆池→孔内→钻头→钻杆中心→沉淀池/泥浆池。
工作设施 C 的位置，位于孔顶，不难判断为护筒。
第（2）问，可通过记忆技巧“文（稳）革（隔）止 保孤（固）岛（导）”快速破题。
因灌注桩施工在水上作业平台进行，故其顶高应写明高于水面的要求。
【知识拓展】护筒顶宜高于地面 0.3m 或水面 1.0～2.0m，同时应高于桩顶设计高程 1m。
4.
(1)补充：孔径、孔形、孔深、倾斜度。
(2)沉淀厚度：应不大于设计规定；设计未规定时，不大于
300mm。
【解题思路】第（1）问，成孔后检验项目为“四孔一度”及四孔对应的是“深径形位”。
第（2）问，本题要把握两点，第一点是答题的全面性，要把“满足设计规定”和“设计未规定的要求”均回答。第二点是背景资料的“摩擦桩”、“淤泥质粉质黏土”，得到沉淀厚度应取≤300mm。
5.
①错误。
改正：坍落度应以浇筑地点为准。坍落度不符合要求，应为160～220mm。
②正确。
③错误。
改正：不得直接由人工采用风镐凿除，应先对桩头凿除边线进行预先切割处理（或应采用“预先切割法＋机械凿除”桩头处理工艺、“环切法”整体工艺）。
【解题思路】第①条，混凝土搅拌完毕后、应检测混凝土拌合物的坍落度及其损失，宜在搅拌地点和浇筑地点分别取样检测，每一工作班或每一单元结构物应不少于两次，评定时应以浇筑地点的测值为准。坍落度宜为 160～220mm。
第②条，桩孔底至导管底端间距（m），一般为 0.3～0.4m；首批灌注混凝土的数量应能满足导管首次埋置深度 1.0m 以上的需要；在灌注过程中，导管的埋置深度宜控制在 2～6m。故本条为正确。
第③条，桩头施工采用“预先切割法＋机械凿除”桩头处理工艺、“环切法”整体工艺等，不可在未对桩头凿除边线采用割刀等工具进行预先切割处理的情况下，直接由人工采用风镐或其它工具凿除基桩桩头混凝土。
