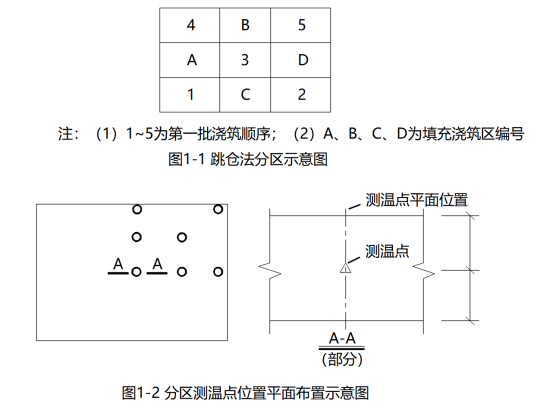

案例题某工程钢筋混凝土基础底板，长度120m，宽度10m，厚度2.0m。混凝土设计强度等级P6C35，设计无后浇带。施工单位选用商品混凝土浇筑，P6C35混凝土设计配合比为1：1.7：2.8：0.46（水泥：中砂：碎石：水），水泥用量400kg/m3。粉煤灰渗量20%（等量替换水泥），实测中砂含水率4%、碎石含水率1.2%。采用跳仓法施工方案，分别按1/3长度与1/3宽度分成9个浇筑区（见图1-1），毎区混凝土浇筑时间3d，各区依次连续浇筑，同时按照规范要求设置测温点（见图1-2）。（资料中未说明条件及因素均视为符合要求）

【问题】1、计算每立方米P6C3混凝土设计配合比的水泥、中砂、碎石、水的用量？计算每立方P6C35混凝土施工配合比的水泥、中砂、碎石、水、粉煤灰的用量是多少？（单位：kg,小数点后保留2位）
2、写出正确的填充浇筑区A、B、C、D的先后浇筑顺序(如表示为A-B-C-D)。
3、在答题卡上画出A-A剖面示意图（可手绘），并补齐应布置的竖向测量点位置。
4、写出施工现场混凝土浇筑常用的机械设备名称。

正确答案

【第1问】
1-1、设计配合比中，水泥、中砂、碎石、水的用量分别为：
水泥质量为：400kg
中砂质量为：400×1.7=680kg
碎石质量为：400×2.8=1120kg
水的质量为：400×0.46=184kg
1-2、当砂的含水率为4%,碎石含水率为1.2%时，施工配合比中水泥、中砂、碎石、水、粉煤灰的用量分别为：
水泥用量为：400×（1-20%）=320.00kg
中砂用量为：400×1.7（1+4%）=707.20kg
碎石用量为：400×2.8（1+1.2%）=1133.44kg
水的用量为：400×（0.46-1.7x4%-2.8x1.2%）=143.36kg
粉煤灰的用量为：400×20%=80.00(kg)
【第2问】
浇筑顺序为C-A-D-B,按照1-2-3-4-5的顺序跳仓浇筑。

【第3问】

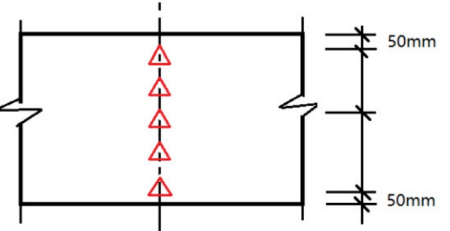

布置五层测温点。

沿混凝土浇筑体厚度方向，应至少布置表层、底层和中心温度测点，测点间距不宜大于500mm。

【第4问】
混凝土水平运输设备主要有混凝土搅拌输送车、机动翻斗车、手推车等。
垂直运输设备主要有混凝土汽车泵（移动泵）、固定泵、塔式起重机、汽车吊、施工电梯、井架等。
混凝土布料设备主要有混凝土汽车泵、布料机、布料杆、塔式起重机、手推车等。
