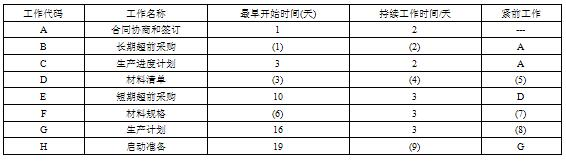

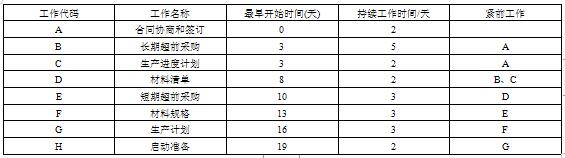

【问题1】答案：（1）3（2）5（3）8（4）2（5）B、C（6）13（7）E（8）F（9）2
【问题2】答案：

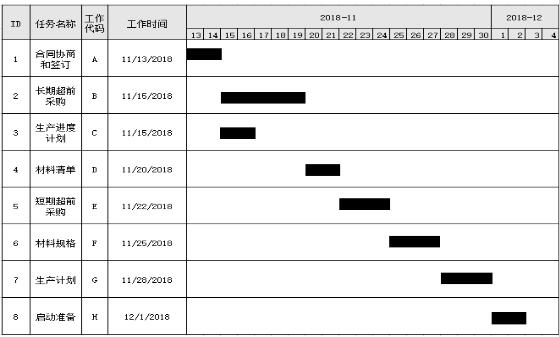

【问题1】解析：甘特图也称横道图，是一个二维平面图。在用于描述项目进度和项目计划时，纵维表示活动内容，横维表示活动时间，以活动开始时间起到活动结束时间止，横道线的长度表示了该活动的持续时间。

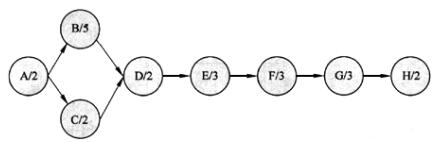

【问题2】解析：网络图是以节点及其编号表示工作，以箭线表示工作之间逻辑关系的网络图。在网络图中加注工作的持续时间等，以便形成网络计划。网络图中的每一个节点表示一项工作，节点可以用圆圈或矩形表示。节点所表示的工作名称、持续时间和工作代号等可以标注在节点内。网络图中的箭线表示紧邻工作之间的逻辑关系，既不占用时间，也不消耗资源。箭线应画成水平直线、折线或斜线。箭线水平投影的方向应自左向右，表示工作的行进方向。工作之间的逻辑关系包括工艺关系和组织关系，在网络图中均表现为工作之间的先后顺序。
