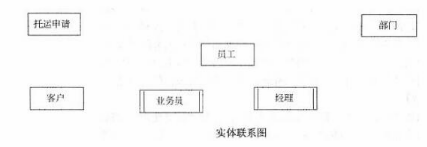

问答题 某物流公司为了整合上游供应商与下游客户，缩短物流过程，降低产品库存，需要构建一个信息系统以方便管理其业务运作活动。[需求分析结果]5物流公司包含若干部门，部门信息包括部门号、部门名称、经理、电话和邮箱。一个部门可以有多名员工处理部门的日常事务，每名员工只能在一个部门工作。每个部门有一名经理，只需负责管理本部门的事务和人员。6员工信息包括员工号、姓名、职位、电话号码和工资；其中，职位包括：经理、业务员等。业务员根据托运申请负责安排承运货物事宜，例如：装货时间、到达时间等。一个业务员可以安排多个托运申请，但一个托运申请只由一个业务员处理。7客户信息包括客户号、单位名称、通信地址、所属省份、联系人、联系电话、银行账号，其中，客户号唯一标识客户信息的每一个元组。每当客户要进行货物托运时，先要提出货物托运申请。托运申请信息包括申请号、客户号、货物名称、数量、运费、出发地、目的地。其中，一个申请号对应唯一的一个托运申请；一个客户可以有多个货物托运申请，但一个托运申请对应唯一的一个客户号。[概念模型设计]根据需求阶段收集的信息，设计的实体联系图和关系模式(不完整)如图2-1所示。[关系模式设计]部门(部门号，部门名称，经理，电话，邮箱)员工(员工号，姓名，职位，电话号码，工资，(a))客户((b)，单位名称，通信地址，所属省份，联系人，联系电话，银行账号)托运申请((c)，货物名称，数量，运费，出发地，目的地)安排承运((d)，装货时间，到达时间，业务员)

5、根据问题描述，补充四个联系、联系的类型，以及实体与子实体的联系，完善图2-1所示的实体联系图。6、根据实体联系图，将关系模式中的空(a)～(d)补充完整。分别指出部门、员工和安排承运关系模式的主键和外键。7、若系统新增需求描述如下：为了数据库信息的安全性，公司要求对数据库操作设置权限管理功能，当员工登录系统时，系统需要检查员工的权限。权限的设置人是部门经理。为满足上述需要，应如何修改(或补充)图2-1所示的实体联系图，请给出修改后的实体联系图和关系模式。

正确答案

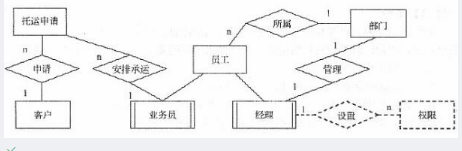

7、关系模式：权限(员工号，权限，设置人)或权限(员工号，权限，部门经理)

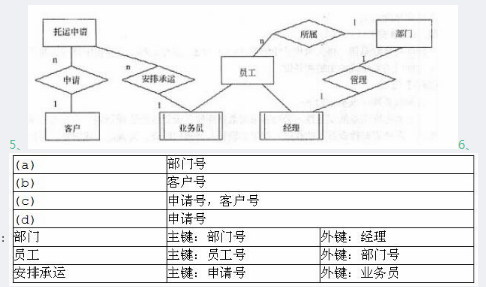

5、[解析] 题考查数据库系统中实体联系模型(E-R模型)和关系模式设计方面的应用知识。两个实体集之间的联系类型分为三类：一对一(1:1)联系、一对多(1:n)联系和多对多(m:n)联系。根据题意，每名员工只能在一个部门工作，所以部门和员工之间有一个1:n的“所属”联系；由于每个部门有一名经理，只需负责管理本部门的事务和人员，因此部门和经理之间有一个1:1的“管理”联系；由于一个业务员可以安排多个托运申请，但一个托运申请只由一个业务员处理，故业务员和托运申请之间有一个1:n的“托运”联系；又由于一个客户可以有多个货物托运申请，但一个托运申请对应唯一的一个客户号，故客户和托运申请之间有一个1:n的“申请”联系。根据上述分析，完善图2-1所示的实体联系图可参见参考答案。6、[解析] 根据题意，部门和员工之间有一个1:n的“所属”联系需要将一端的码并入多端，故员工关系模式中的空(a)应填写部门号；在客户关系模式中，客户号为主键，故空(b)应填写客户号；在托运申请关系模式中，申请号、客户号为主键，故空(c)应填写申请号、客户号：又由于一个业务员可以安排多个托运申请，但一个托运申请只由一个业务员处理，因此在安排承运关系模式中，申请号为主键，故空(d)应填写申请号。部门关系模式中的部门号为主键，经理为外键；因为经理来自员工关系。员工关系模式中的员工号为主键，部门号为外键，因为部门号来自部门关系。安排承运关系模式的中的申请号为主键，业务员为外键，因为业务员来自员工关系。7、[解析] 根据题意，权限的设置人是部门经理，因此，需要建立一个权限关系模式，以及经理到权限之间的1:n的“设置”联系。修改后的实体联系图和关系模式参见参考答案。
