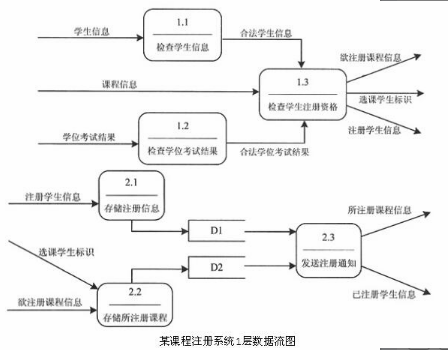

问答题 某大学欲开发一个基于Web的课程注册系统，该系统的主要功能如下。1．验证输入信息①检查学生信息：检查学生输入的所有注册所需信息。如果信息不合法，返回学生信息不合法提示；如果合法，输出合法学生信息。②检查学位考试结果：检查学生提供的学位考试结果。如果不合法，返回学位考试结果不合法提示；如果合法，检查该学生注册资格。③检查学生注册资格：根据合法学生信息和合法学位考试结果，检查该学生对欲选课程的注册资格。如果无资格，返回无注册资格提示；如果有注册资格，则输出注册学生信息(包含选课学生标识)和欲注册课程信息。2．处理注册申请①存储注册信息：将注册学生信息记录在学生库。②存储所注册课程：将选课学生标识与欲注册课程进行关联，然后存入课程库。③发送注册通知：从学生库中读取注册学生信息，从课程库中读取所注册课程信息，给学生发送接受提示；给教务人员发送所注册课程信息和已注册学生信息。现采用结构化方法对课程注册系统进行分析与设计，获得如下图所示的0层数据流图和第二个图所示的1层数据流图。


1、使用说明中的词语，给出某课程注册系统0层数据流图中的实体E1和E2的名称。2、使用说明中的词语，给出某课程注册系统1层数据流图中的数据存储D1和D2的名称。3、根据说明和图中术语。补充某课程注册系统1层数据流图中缺失的数据流及其起点和终点。4、根据补充完整的某课程注册系统0层数据流图和某课程注册系统1层数据流图，说明上层的哪些数据流是由下层的哪些数据流组合而成。

1、E1：学生E2：教务人员
2、D1：学生库D2：课程库
3、数据流名称起点 终点学生信息不合法提示1.1检查学生信息 E1或学生学位考试结果不合法提示1.2检查学位考试结果 E1或学生无注册资格提示1.3检查学生注册资格 E1或学生接受提示2.3发送注册通知 E1或学生
4、某课程注册系统0层数据流图中的“不合法提示”数据流是由某课程注册系统1层数据流图中的“学生信息不合法提示”、“学位考试结果不合法提示”、“无注册资格提示”数据流组合而成
1.[解析] 由题干中给出的“(1)检查学生信息：……如果信息不合法，返回学生信息不合法提示；……”中的“学生信息”、“不合法提示”，以及“(2)检查学位考试结果：检查学生提供的学位考试结果……”中的“学位考试结果”等关键信息，结合如某课程注册系统0层图所示的0层数据流图中与实体E1相关的“学生信息”、“学位考试结果”这两条输出数据流，以及“不合法提示”这一条输入数据流可知，实体E1的名称是“学生”。根据题干中给出的“2.处理注册申请……(3)发送注册通知：……给教务人员发送所注册课程信息和已注册学生信息”等关键信息，结合某课程注册系统0层图中处理2“处理注册申请”输出至实体E2的数据流“所注册课程信息”和“已注册学生信息”可知，实体E2的名称是“教务人员”。2.[解析] 基于题干中给出的“2．处理注册申请……(1)存储注册信息：将注册学生信息记录在学生库”等关键信息，结合某课程注册系统1层数据流图中处理2.1“存储注册信息”及其输入数据流“注册学生信息”可知，数据存储D1的名称是“学生库”。依据题干中给出的“2．处理注册申请……(2)存储所注册课程：将选课学生标识与欲注册课程进行关联，然后存入课程库”等关键信息，结合某课程注册系统1层数据流图中处理2.2“存储所注册课程”及其输入数据流“选课学生标识”、“欲注册课程信息”可知，数据存储D2的名称是“课程库”。3.[解析] 基于问题1、问题2的分析结果，结合题干中给出的关键信息“(1)检查学生信息：检查学生输入的所有注册所需信息。如果信息不合法，返回学生信息不合法提示；如果合法，输出合法学生信息”，以及某课程注册系统1层数据流图中处理1.1“检查学生信息”及其输入数据流“学生信息”、输出数据流“合法学生信息”可知，某课程注册系统1层数据流图中缺少了一条从处理1.1“检查学生信息”至外部实体E1“学生”的数据流“学生信息不合法提示”。同理，根据题干中给出的关键信息“(2)检查学位考试结果：检查学生提供的学位考试结果。如果不合法，返回学位考试结果不合法提示；如果合法，检查该学生注册资格”，以及某课程注册系统1层数据流图中处理1.2“检查学位考试结果”及其输入数据流“学位考试结果”、输出数据流“合法学位考试结果”可知，某课程注册系统1层数据流图中缺少了一条从处理1.2“检查学位考试结果”至外部实体E1“学生”的数据流“学位考试结果不合法提示”。依据题干中给出的关键信息“(3)检查学生注册资格：……如果无资格，返回无注册资格提示；……”，以及某课程注册系统1层数据流图中处理1.3“检查学生注册资格”及其关联的输入数据流、输出数据流可知，某课程注册系统1层数据流图中缺少了一条从处理1.3“检查学生注册资格”至外部实体E1“学生”的数据流“无注册资格提示”。基于题干中给出的关键信息“(3)发送注册通知：从学生库中读取注册学生信息，从课程库中读取所注册课程信息，给学生发送接受提示；……”，以及某课程注册系统1层数据流图中处理2.3“发送注册通知”及其输出数据流“所注册课程信息”、“已注册学生信息”可知，某课程注册系统1层数据流图中缺少了一条从处理2.3“发送注册通知”至外部实体E1“学生”的数据流“接受提示”。4.[解析] 结合问题3的分析结果可知，某课程注册系统0层图中的“不合法提示”数据流由补充到某课程注册系统1层数据流图中的“学生信息不合法提示”、“学位考试结果不合法提示”、“无注册资格提示”数据流组合而成。
