5、(1)* (或n或m)(2)1(3)* (或n或m)(4)* (或n或m)
6、
7、(5)客户编号，客户名称，客户性质(6)委托书编号，客户编号，车牌号，业务员编号或：委托书编号，车牌号，业务员编号(7)委托书编号，维修工编号，维修项目编号(8)员工编号，员工姓名 8、 客户：客户编号委托书：委托书编号派工单：委托书编号，维修项目编号，维修工编号

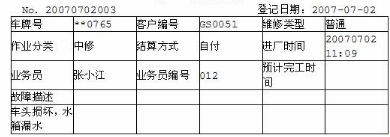

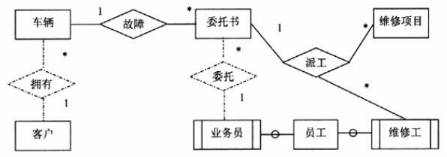

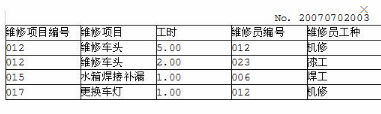

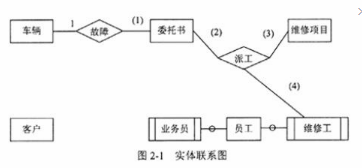

本题考查数据库设计，属于比较传统的题目，考查点也与往年类似。问题1、问题2考查的是数据库的概念结构设计，题目要求补充完整实体联系图中的联系和联系的类型。根据题目的需求描述和表2-1中的数据可知，一个客户至少拥有一台车，每台车辆有一个对应的客户。所以，客户实体和车辆实体之间存在“拥有”联系，联系的类型为一对多(1:*)。根据题目的需求描述和表2-2中的数据可知，一份委托书由一个业务员负责接受委托，一个业务员可以负责多份委托书。所以，业务员实体和委托书实体之间存在“委托”联系，联系的类型为一对多(1:*)。根据题目的需求描述和表2-3中的数据可知，一份委托书可以对应多个维修项目和维修员工，一个维修项目可能涉及多个维修工，一个维修工可以参与多个维修项目。因此，维修派工单的信息涉及三个实体，是由三个实体相互联系而形成的。所以，委托书实体和维修工实体之间存在“派工”联系，联系的类型为一对多(1:*)，维修项目实体和维修工实体之间存在“派工”联系，联系的类型为多对多(*:*)。问题3考查的是数据库的逻辑结构设计，题目要求补充完整各关系模式，并给出各关系模式的主键。根据实体联系图和表2-1的数据，对于“客户”关系模式需补充属性：客户编号、客户名称、客户性质。根据实体联系图和表2-1的数据，对于“车辆”关系模式，由于车辆实体与客户实体有联系，需记录对应的客户信息，并且车辆有自己的属性——车牌号，因此，“车辆”关系模式需补充属性：车牌号、客户编号。根据实体联系图和表2-2的数据，对于“委托书”关系模式，由于车辆实体与委托书实体和业务员实体都有联系，需记录对应的车辆和业务员信息，并且委托书有自己的属性——委托书编号，因此，“委托书”关系模式需补充属性：委托书编号、车牌号、业务员编号。根据实体联系图和表2-3的数据，“派工学—”关系模式记录的是委托书、维修项目和维修工三个实体之间的联系，因此，“派工单”关系模式需补充属性：委托书编号、维修项目编号、维修员编号。根据实体联系图和表2-1的数据，对于“员工”关系模式需补充属性：员工编号、员工姓名。问题4为指定给定关系模式的主键，显然，管理客户数据时，应为每位客户设置唯一的编码，因此客户关系模式的主键为“客户编号”，类似的，委托书关系模式的主键为“委托书编号”。根据E-R图中派工联系与相关实体的关系，派工单关系模式的主键为“委托书编号，维修项目编号，维修员编号”。
