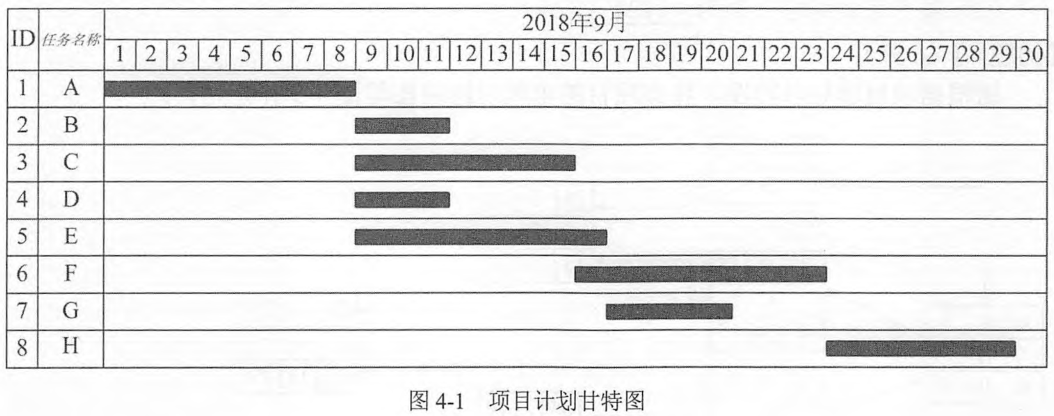

案例题 某公司是一家大型超市，该公司近年收购了多家小型超市，目前需要进行电子商务平台整合和相关应用软件开发，图4-1为该项目实施制订的工作计划甘特图。根据该项目及计划甘特图完成问题1至问题4。

【问题1】(3分)

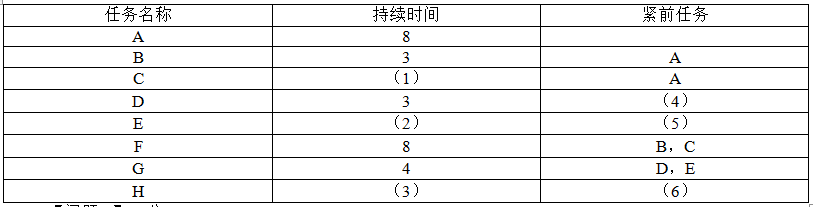

根据项目甘特图，计算各工作的持续时间，并分析每项工作的紧前任务，填入表4-1中。

表4-1 项目任务分解表

【问题2】(4分)

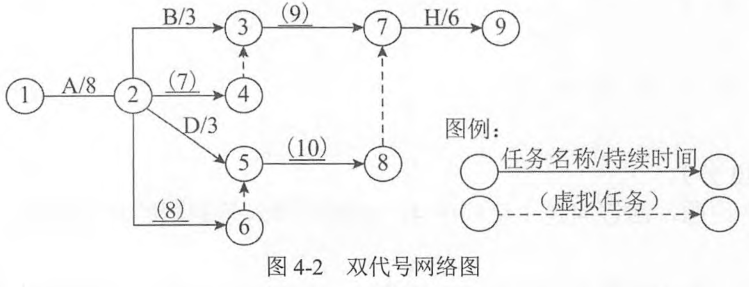

请根据项目计划甘特图，将该项目的双代号网络图即图4-2补充完整。


【问题3】(2分)
（1）运用网络图，确定该项目的关键路径为（11）。
（2）项目完成的总工期为（12）。
【问题4】(6分)

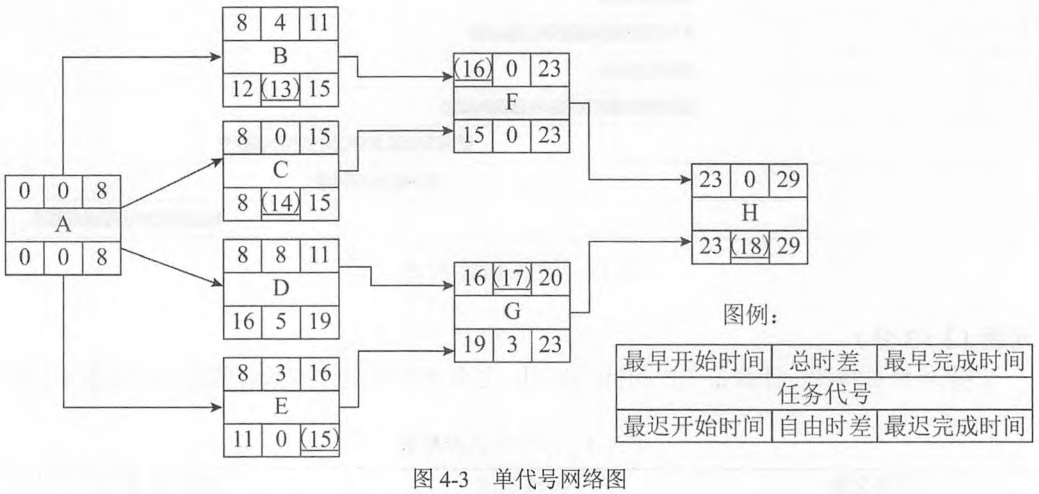

请根据项目计划甘特图，将该项目的单代号网络图即图4-3补充完整。
