案例题 某导航数据生产单位需要对某地区的导航电子地图进行全面更新，确定在该区域开展外业作业，对缺失的道路、POI等进行采集和处理，以完成该区域导航电子地图数据的更新，满足导航用户需求。
　　任务目标：以该地区现有的导航数据为基础，实现对覆盖该区域范围内的所有导航数据的采集更新。
　　主要内容：依据导航数据采集作业标准，完成该区域内道路、POI的更新，并根据所收集的情报信息对门牌号、地名及注记、建筑物等信息进行相应的更新。
　　已有设备：GPS接收机、导航仪设备、野外采集作业车、笔记本电脑、照相机及存储设储设备等。
　　依据的标准：道路采集标准（含高速、普通道路）、POI采集标准、地名采集标准、路口图现场作业标准。
　　成果数据质量要求：采集准确率99%，采集覆盖率98%，位置精度10m，POI地址完整度85%，POI电话完整度65%。
　　成果提交：需要提交道路网络更新成果，POI、门牌号、地名、道路交叉点等检索信息更新成果，其他辅助信息更新成果。
　　问题：
　　1．该案例中，导航电子地图数据外业更新的流程有哪些？
　　2．导航电子地图数据的图形信息如何采集？
　　3．导航电子地图数据外业采集的内容包括哪些？

正确答案

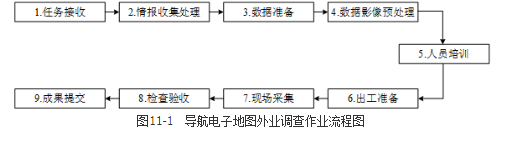

1.导航电子地图数据外业更新的流程包括：任务接收、情报收集与处理、数据准备、依据卫星影像对导航数据预处理、人员作业培训、出工准备、现场采集作业、检查验收和成果提交。

2.图形信息分为两类：一是示意性表达现场道路形状和挂接关系的图形，一般为模式图；二是真实表达现场的道路和周围建筑物相互关系的图形，称为实景图。对外业来讲，主要包括三个工作：一是照相，把现场道路挂接关系、看板信息、周围建筑物记录下来，为后期的图形制作提供物证；二是画草图，把现场的通行规则标示清楚，为语言提示和箭头信息提供依据；三是图形编号，必须按照图形的编号规则编制每个图形，纳人体系，防止混乱。
3.导航电子地图数据采集的内容包括：
　　（1）道路网络信息采集，包括道路形状、道路挂接、道路属性、通行方向、禁止信息、车道信息、标志标线以及其他道路信息；
　　（2）检索信息采集，即地理位置、名称信息、地址信息、电话号码、类别信息、邮政编码、行政区划等的采集；
　　（3）显示文字采集；
　　（4）语音信息采集，包括固定语音和特定语音；
　　（5）图形信息采集，包括模式图和实景图。
