案例题 某市国土资源局要建立一个土地信息系统。土地类型分为耕地、城镇用地、工矿用地、林地、水域（河流、湖泊）、交通用地、牧草地、其他用地等八类。面状要素包括编号、土地类型、权属、面积等信息，线状要素包括编号、土地类型、权属、长度和宽度等信息。建立土地信息系统使用地图比例尺为1︰10000。
　　（1）空间数据组织。
　　土地信息所涉及的数据既与空间位置密切相关，又具有大量的文本属性信息，还具有以地块、行政区域为基本单元的大量详细数据资料。因此，要建立一个结构合理、能够适应多种数据类型的数据库，用于空间数据和属性数据的存储与管理。
　　（2）系统功能要求。
　　能够实现空间信息的检索（如某条道路两旁的土地类型、某地块邻接的地块的信息等）；能够实现土地变更，即土地的几何和属性修改；自动计算土地面积；能自动绘制土地利用图。
　　问题：
　　1．设计土地信息系统的数据模型。
　　2．设计线状要素和面状要素的属性表结构。
　　3．系统的数据是如何进行组织的？

正确答案

1.案例中土地信息系统的数据类型主要为线、面，数据模型有矢量和栅格两种。矢量数据模型是输入、输出的主要数据类型，由含有拓扑关系的线拓扑结构和面拓扑结构组成。
　　（1）线拓扑结构（见表10-1）。

（2）面拓扑结构（见表10-2）。

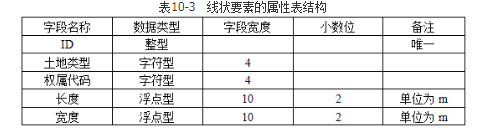

2.（1）线状要素的属性表结构（见表10-3）。

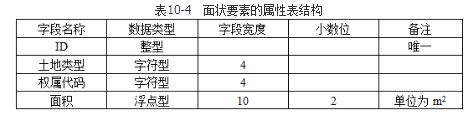

（2）面状要素的属性表结构（见表10-4）。

　土地信息系统的数据主要包括空间数据和属性数据，可以采用空间数据分层法，在土地变更时修改、编辑图形对象，是在相应的不同图层上进行的处理。这样一方面实现了土地专题图（如土地利用图）的图形管理，简化了实现难度，另一方面提高了数据访问的速度。

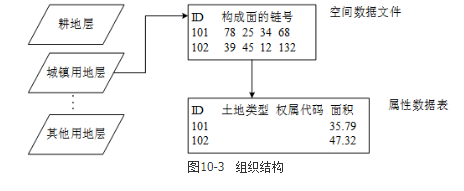

　　按照逻辑类型，可以把土地信息系统的数据分成不同的数据层分别进行管理（如耕地层、城镇用地层、工矿用地层、林地层、水域层、交通用地层、牧草地层、其他用地层），每个图层又包含空间数据文件和属性数据表，这两者之间通过对象ID进行关联。其组织结构如图10-3所示。
