案例分析题
为了满足某市数字城市建设的需要，某市计划生产该地区的1：10 000比例尺的数字正射影像图( DOM)。已完成了全部测区的航空摄影工作、区域网外业控制点的测设、解析空中三角测量和数字地面模型的生产等工作。
测区为一个华北地区的地级市，总面积约3 500 km 2 。全测区包含平地和丘陵地两种地形，其中绝大多数是平地，约占整个测区80%的面积，主要位于测区南部的大部分地区；测区内有少量丘陵地区，主要集中在测区的北部，其面积约占整个测区面积的20%；测区内海拔高度平地低点为24 m，丘陵地最高海拔352 m。
测区内建成区面积约为350 km 2 ，主要分布在平坦地区，建成区内以多层建筑楼房为主，房屋密集；其农村居民地以一、二层建筑为主。
主要技术依据如下：
1．《基础地理信息数字产品1：10 000 1：50 000生产技术规程第3部分：数字正射影像图( DOM)》(CH/T 1015. 3—2007);
2．《基础地理信息数字产品1：10 000 1：50 000数字正射影像图》(CH/T 1009—2001)；
3．《基础地理信息数字产品1：10 000 1：50 000生产技术规程第1部分：数字线划图( DLG)》(CH/T 1015. 1—2007);
4.《数字测绘成果质量要求》( GB/T 17941—2008)；
5．《数字测绘成果质量检查与验收》( GB/T 18316—2008)；
6．平面系统采用1980西安坐标系：
7．高程系统采用1985国家高程基准。
航空摄影采用传统的航空摄影方式，航摄比例尺为1：10 000，航摄仪型号为RC—30，像幅为23 cm*23 cm，航摄仪焦距为152 mm，影像扫描分辨率为0.02 mm，像片类型为真彩色。
航摄总面积为3 500 km 2 ，测区共布设17条航线，每条航线44张航片，测区航片总数为748张，航片的航向重叠65%，旁向重叠35%，东西向飞行。
整个测区的解析空中三角测量、数字地面高程模型采集的工作已全部完成，其成果质量符合规范和技术设计的要求，并已全部通过质检部门的检查验收，并同意移交给下一工序使用。
问题

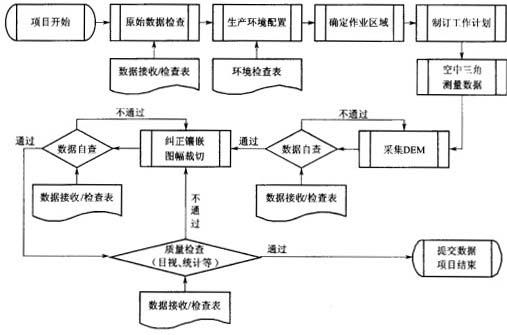

(1)用框图表示数字正射影像图的工作流程。
(2)试述数据采集的基本原则。
(3)试述数字正射影像图质量检查的内容。

正确答案

(1)略（参见8.5考点2）。
(2)数据采集的基本原则如下（参见8.5考点3）。
①保证处理范围包含本次数据整理范围，避免出现丢漏、有缝隙等现象。
②影像接边处理座遵循统一原则，保证地物对象不被图廓线打断、无错位。

③特征点、线必须完整采集，特征线不与接边线相交。
④保证地面模型精度。
(3)数字正射影像图数据检查主要包括空间参考系检查、精度检查、影像质量检查、逻辑一致性检查和附件质量检查5个方面（参见8.5考点6）。
①空间参考系检查。
空间参考系检查包括大地基准、高程基准和地图投影3个方面。大地基准检查的主要内容是采用的平面坐标系统是否符合要求。高程基准检查的主要内容是采用的高程基准是否符合要求。地图投影检查的主要内容是所采用的地图投影各参数是否符合要求。
②精度检查。
精度检查包括检查影像点平面位置中误差、同名地物点位置中误差。
③影像质量检查。
影像质量检查主要包括正射影像地面分辨率、数字正射影像图图幅范围、色彩模式、色彩特征、影像噪声、影像信息丢失等内容。
④逻辑一致性检查。
逻辑一致性检查主要包括数据文件的组织存储、数据格式、数据文件完整性和数据文件命名4项内容。
⑤附件质量检查。
附件质量检查主要包括元数据、图历簿、附属文件等。
