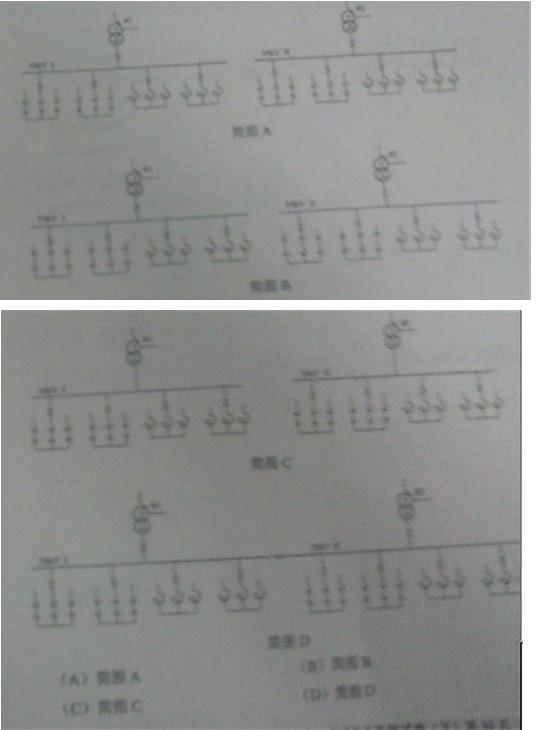

单选题某地区拟建一座500kV变电站，站地位于III级污秽区，海报高度不超过1000m，年最高温度+40°C，年最低温度-25°C。变电站的500kV侧，220kV侧各自与系统相连。35kV侧接无功补偿装置。该站运行规模为：主变压器4*750MVA，500kV出线6回，220kV出线14回，500kV电抗器两组，35kV电容器组2*60MVar，35kV电抗器2*60MVar。主变选用3*250MVA单相自耦无励磁电压变压器。电压比：525/3/230/3±2*2.5%/35kV，容量比：250MVA/250MVA/66.7MVA，接线组别：YNa0d11<br/> 本期主变35kV侧的接线有一下几种简图可选择，哪种是不正确的？并说明选择下列各简图的理由<img border="0" alt="" src="https://tuku.weimei168.com/uploads/upimg/20251103/1054236_0.jpg">

单选

单选题某风力发电场，一期装设单机容量1800kW的风力发电机组27台，每台经箱式变升压到35kV，每台箱式变容量为2000kVA，每9台箱变采用1回35kV

A （A）56.7kV71.82kV B （B）72.75kV90.72kV C （C）74.34kV94.5kV D （D）80.64kV90.72kV E

查看

单选

某风力发电场，一期装设单机容量1800kW的风力发电机组27台，每台经箱式变升压到35kV，每台箱式变容量为2000kVA，每9台箱变采用1回35kV 集电线路

A 已知风电场110kV变电站110kV母线最大短路电流I”=IZT/2=IZT=30KA,热稳定时间t=2S,导线热稳定系数87，请按短路热稳定条件校验110kV母线截面应选择下列何种规格?( B A)LGJ-300/30(B)LGJ-400/35(C)LGJ-500/35(D)LGJ-600/35 C

查看

单选

某地区新建2台1000MW超超临界火力发电机组，以500kV接入电网，每台机组设一组动力用220V蓄电池，均无端电池，采用单母线接线，两台机组的220V母线之间

A 若220V蓄电池各阶段的放电电流如上题所列，经计算选择蓄电池容量为2500Ah，1h终止放电电压为 1.87V，容量换算系数为0.46，蓄电池至直流屏之间的距离为30米，请问二者之间的电缆截面积按满足回路压降要求时的计算值为下列哪项?(选用铜芯电缆) B (A)577mm2 (B)742mm2 (C)972mm2 (D)289mm2 C

查看

单选

某电网企业110kV变电站，两路电源进线，两路负荷出线(电缆线路)，进线、出线对端均为系统内变电站，四台主变压器(变比为110/10.5kV);110kV为单母

A 110kV三相星形接线的电压互感器，其保护和自动装置交流电压回路及测量电流回路每相负荷均按40VA 计，由PT端子箱到保护和自动装置屏及电能计量装置屏的电缆长度为200m，均采用铜芯电缆，请问保护和测量电缆的截面计算值应为： B (A)0.47mm2，4.86mm2(B)0.81mm2，4.86mm2(C)0.47mm2，9.72mm2(D)0.81mm2，9.72mm2 C

查看

单选

某地区拟建一座500kV变电站，站地位于III级污秽区，海报高度不超过1000m，年最高温度+40°C，年最低温度-25°C。变电站的500kV侧，220kV侧

A 拟用无间隙金属氧化物避雷器作500kV电抗器的过电压保护，如系统允许选用：额定电压420kV(有效值)，最大持续运行电压318kV(有效值)雷电冲击(8-20us)20kA残压1046kV(峰值)。操作冲击(30-100us)2kA残压826kV(峰值)的避雷器，则500kV电抗器的绝缘水平最低应选用下列哪一种?全波雷电冲击耐压(峰值)、相对地操作冲击耐压(峰值)分别为(列式计算)： B (A)1175kV950kV(B)1425kV1050kV(C)1550kV1175kV(D)1675kV1425kV C

查看

单选

单选题某架空送电线路，有一档的挡距L=1000m，悬点高差h=150m，最高气温时导线最低点应力σ=50N/mm2，垂直比载g=25×10-3N/m.mm2。

A A B B C C D D E E

查看

A A B B C C D D E E
