单选

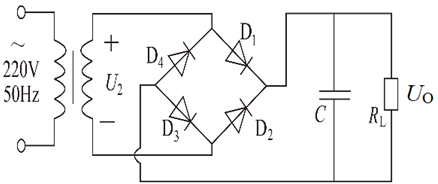

如图所示桥式整流电容滤波电路中，U2＝20V（有效值），RL＝40Ω，C＝1000μF。电路正常时，计算输出电压的平均值UO、流过负载的平均电流IO、流过整流二极管的平均电流ID、整流二极管承受的最高反向电压URM分别是（　　）。

A UO＝24V，IO＝600mA，ID＝300mA，URM＝28.28V

B UO＝28V，IO＝600mA，ID＝300mA，URM＝28.28V

C UO＝24V，IO＝300mA，ID＝600mA，URM＝14.14V

D UO＝18V，IO＝600mA，ID＝600mA，URM＝14.14V

正确答案

查看解析

相关试题

单选

电路如图所示，其端口ab的等效电阻是（）。

A 1Ω B 2Ω C 3Ω D 5Ω

查看

单选

电路如图所示，U＝－10V，I＝－2A，则网络N的功率是（）。

A 吸收20W B 发出20W C 发出10W D 吸收10W

查看

单选

电路如图所示，Us＝2V，R1＝3Ω，R2＝2Ω，R3＝0.8Ω。其诺顿等效电路中的Isc和R分别是（）。

A 2.5A，2Ω B 0.2A，2Ω C 0.4A，2Ω D 2/7A，2.8Ω E

查看

单选

结点电压为电路中各独立结点对参考点的电压，对只有b条支路n个结点的连通电路，列写独立结点电压方程的个数是（）。

A b－（n－1） B n－1 C b－n D n＋1

查看

单选

单选题电路如图所示，则结点1正确的节点电压方程为（）。

A A B B C C D D E E

查看

单选

在动态电路中，初始电压等于零的电容元件，接通电源，t＝0＋时，电容元件相当于（）。

A 开路 B 短路 C 理想电压源 D 理想电流源

查看

单选

电路如图所示，已知iL（0－）＝2A，在t＝0时合上开关S，则电感两端的电压uL（t）为（）。

A －16e－2tV B 16e－2tV C －16e－tV D 16e－tV

查看

单选

电路如图所示已处于稳态，t＝0时开关打开，U1为直流稳压源，则电流的初始储能（）。

A 在C中 B 在L中 C 在C和R中 D 在R和C中

查看

单选

电路如图所示，已知is＝2cosωtA，电容C可调，如果电容增大，则电压表的读数（）。

A 增大 B 减小 C 不变 D 不确定

查看

单选

在静电场中，场强小的地方，其电位会（）。

A 更高 B 更低 C 接近于零 D 高低不定

查看

如图所示桥式整流电容滤波电路中，U2＝20V（有效值），RL＝40Ω，C＝1000μF。电路正常时，计算输出电压的平均值UO、流过负载的平均电流IO、流过整流二极管的平均电流ID、整流二极管承受的最高反向电压URM分别是（ ）。

A UO＝24V，IO＝600mA，ID＝300mA，URM＝28.28V B UO＝28V，IO＝600mA，ID＝300mA，URM＝28.28V C UO＝24V，IO＝300mA，ID＝600mA，URM＝14.14V D UO＝18V，IO＝600mA，ID＝600mA，URM＝14.14V

相关试题

如图所示桥式整流电容滤波电路中，U2＝20V（有效值），RL＝40Ω，C＝1000μF。电路正常时，计算输出电压的平均值UO、流过负载的平均电流IO、流过整流二极管的平均电流ID、整流二极管承受的最高反向电压URM分别是（　　）。

A UO＝24V，IO＝600mA，ID＝300mA，URM＝28.28V

B UO＝28V，IO＝600mA，ID＝300mA，URM＝28.28V

C UO＝24V，IO＝300mA，ID＝600mA，URM＝14.14V

D UO＝18V，IO＝600mA，ID＝600mA，URM＝14.14V
