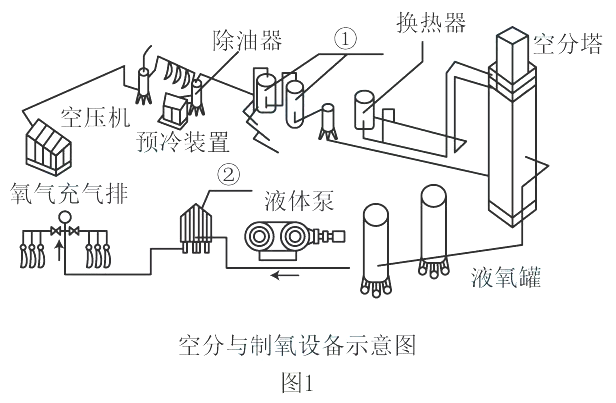

7:某安装公司承接一大型空分制氧设备安装工程，空分与制氧设备包括:原料.空气过滤加压系统，空气分离系统、产品气体压缩及输送系统和控制系统等.设备布置如图1所示
安装公司项目部进场后,编制施工组织设计、施工方案等;施工现场平面布置图绘制内容包括:施工场地状况、施工装置位置、存贮设施::办公用房等位置和面积:供电设施、供水供热设施、排水排污设施和临时施工道路等:安全、消防、保卫.和环境保护等设施:相邻的地上,地下既有建筑物及担关环境。

冷箱安装前,进行基础验收检查和复测，重点检查了基础强度、抗压强度、抗渗等级参数:复测基础轴位置、标高、外形尺寸和地脚螺栓位置等。按施工图设置中心标板及标高基准点、使冷箱按设计要求进行安装。
冷箱内阀门和铝镁合金管道在脱脂，安装后,进行强度试验和泄漏量试验。泄漏量试验压力为工作压力，停压12h,在试验压力稳定30min后,测得管道起点压力1.5MPa，起点
温度-10°C;终点压力为1.2MPa,终点温变为-53°C、热力学温度T(K)=t(°C)+273.15(°C)
空气与制氧设备在试运行中，可能产生氧气燃爆等危险源。项目部及时进行危险源识别.保证了空气与制氧设备的试运行验收。
1、图1中的①、②分别表示什么设备?施工现场平面布置图还应绘制哪些内容?
2、基础验收时还应检查哪几项参数?安装冷箱时应重点控制箱体哪几个参数?
3、冷箱内管道脱脂室使用哪种溶剂?计算冷箱内管道的泄漏率并判断是否合格?
4、试运行时，发生氧气燃爆是属于哪种状态的危险源?还有哪些危险源与氧气燃爆是相目状态?

正确答案

1、(1)①纯化器;②是汽化器。
(2)施工场地状况、施工装置的位置，加工设施，存贮设施，垂直运输设施，供电设施。
2、(1)抗冻等级、导热系数。
(2)重点控制箱体的中心线和垂直度，检查每层箱体的顶面标高和同层箱体顶面
高差、同层箱体上平面对角线差、相邻箱板接头错位、冷箱总体高度和总体垂直度。
3、(1)脱脂剂宜选用四氯乙烯或三氯乙烯等溶剂，严禁使用四氯化碳溶剂。
(2)
