案例题 某机电安装公司承建某酒店大楼的机电安装工程，内容包括电气、给水排水、通风空调、消防、智能化等工程。该酒店大楼共 6层，每层建筑面积为 1200m2。 为组织好施工，项目部配备了相关专业人员，并初步编制了给排水系统施工网络计划图（图1），内部评审中技术负责人提出C、G、J工作由于特殊工艺需共同租赁一台起重机，在工作B、E按计划完成的前提下，考虑该起重机租赁费用较高，尽量连续施工，要求对进度计划进行调整。

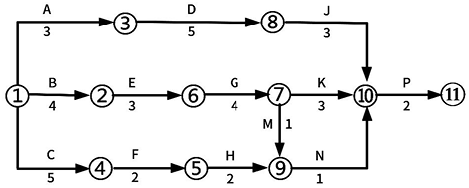

图1给排水系统施工网络计划（部分）

在施工过程中，发生以下事件：
事件一：D工作在施工过程中，由于技术人员看错图纸造成返工5天，产生额外费用3万元。为保证按原计划工期完工，应建设单位要求，施工单位采取措施赶工，给排水系统按期完成，产生赶工费5万元。
施工单位向建设单位提出了费用索赔的要求。
事件二：建筑内排烟系统工作压力为400Pa，防排烟系统平面图如下。安装完成后，对主风管管段进 行严密性试验，测得某处风管漏风量为1.85m3/（h·m2）。（注：风管允许漏风量计算公式，低压风管 QL≤0.1056×P0.65；中压风管 QM≤0.0352×P0.65；高压风管 QH≤0.0117×P0.65。）
事件三：工程设备体积、重量较大，采用解体运输，到达现场后进行装配。施工前编制了设备安装程序：开箱检查→基础验收→测量放线→①→吊装就位→安装调整→②→零部件清洗与装配→③→设备试运行→工程验收。

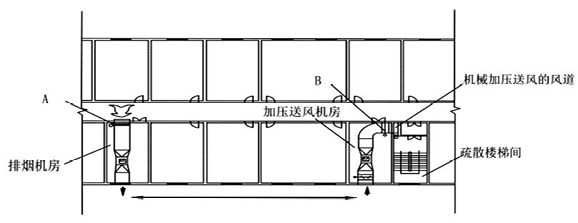

图2建筑防排烟系统平面布置图
【问题】
1.列出图1调整后有变化的逻辑关系（以工作节点表示如：①→②或②→③）。计算调整后的总工期，列出关键线路（以工作名称表示如：A→D）。起重机最晚在哪天进场能能够实现连续作业。
2.事件一中，施工单位应在哪些工作上赶工？施工单位可获得的索赔金额是多少？

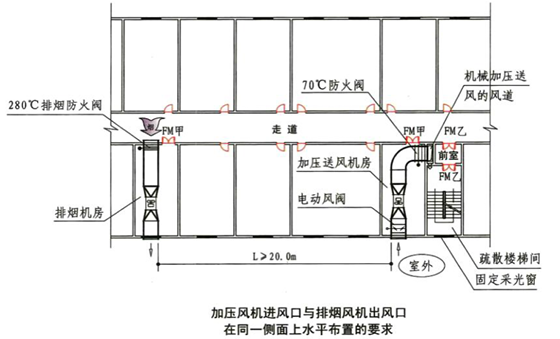

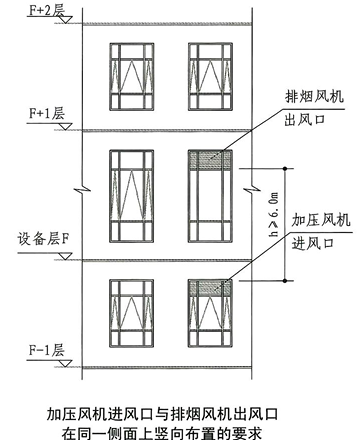

3.指出防排烟系统平面图中A、B的阀门名称及两风口之间的距离要求。排烟系统风管的最小厚度是按照什么压力系统选定？判断现场实测漏风量是否满足要求。


4.分别写出压缩机安装程序中①、②、③所代表的工序名称。
