案例题某施工单位承建某南方沿海城市的大型体育馆机电安装工程。合同工期为12个月，于2016年11月10日开工，2017年11月10日竣工。工程主要内容包括：建筑给排水、建筑电气、通风空调、建筑智能化和消防等工程。由于南方沿海空气湿度高、昼夜温差大，夏天地下室结露严重，给焊接、电气调试、油漆、保温等作业的施工质量控制带来困难。
安装公司项目部进场后，依据合同和设计要求，编制了施工组织设计。项目部编制施工组织设计并报安装公司审批，安装公司以施工组织设计中缺少施工准备与资源配置计划为由，要求项目部修改后重新报送，施工组织设计修改后得到安装公司批准。

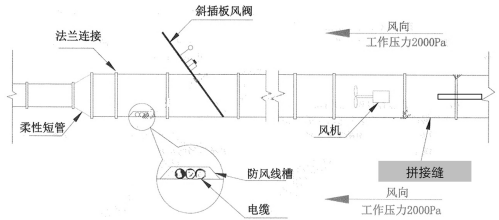

通风与空调系统的风管工作压力为2000Pa。项目部决定风管及部件在现场加工，某段室外金属风管的施工示意图如下图所示，监理工程师机电认为图中的做法存在多处不妥，要求施工单位改正后实施。

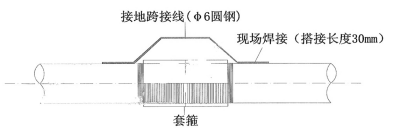

空气处理机组现场组合完毕后，进行了风管的严密性检测，主要检验了风管、部件制作加工后的咬口缝、铆接孔等部位。监理工程师机电在对电气工程进行现场检查时发现，部分电线保护套管（DN25镀锌钢管）的跨接线（如下图所示）不符合规范的要求，要求施工单位进行返工整改。

【问题】
1.施工组织设计中的施工准备包含哪些内容？举例说明？
2.风管强度试验的试验压力为多少？还应对哪些部位的连接严密性进行检测？
3.指出风管施工示意图中存在的错误并改正。
4.指出电线保护套管的跨接线在设置中存在的错误。如何整改？

正确答案

1.1）施工准备包括：技术准备、现场准备、资金准备。
2）技术准备包括施工过程所需技术资料的准备、施工方案编制计划、试验检验及设备调试工作计划等；
现场准备包括现场施工、办公等临时设施等；
资金准备应根据施工总进度计划编制资金使用计划。
2.1）风管强度试验的试验压力=2000×1.2=2400Pa。
2）还应对风管的法兰翻边、风管的管段之间的连接严密性进行检测。
3.错误1：风管板材拼接的咬口缝应错开，不得有十字形拼接缝。
错误2：风管内布置电缆错误；风管内严禁穿越其他管路。
错误3：斜插阀安装方向错误；斜插阀在水平管道安装时应顺着气流方向.
错误4：风机两端直接与风管连接错误；风机两端应连接柔性短管，降低风管振动和噪声。
4.存在的错误：导管连接处的两端跨接圆钢不符合要求。
整改措施：导管连接处的两端宜采用专用接地卡固定保护连接导体；专用接地卡固定的保护连接导体应为铜芯软导线，截面不应小于4mm2。
