案例题某电力工程公司项目部承接了一个建筑机电安装工程。工程内容包括建筑灯具（95 盏)、导管配线、防雷接地安装。

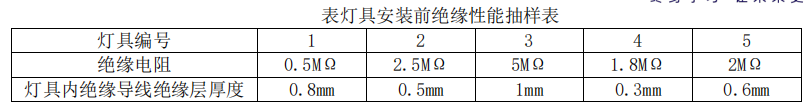

灯具施工时,作业班组按照技术交底的要求对灯具的绝缘性能现场抽样检测抽样结果如下表所示。

项目部对灯具安装质量进行检查，发现如下问题:
问题 1:灯具固定抽检数量不满足要求，要求按规定进行抽检。
问题 2:由接线盒引至槽灯的绝缘导线被长度为 2m 的金属柔性导管保护并且金属柔性导管作为槽灯的接地导体。

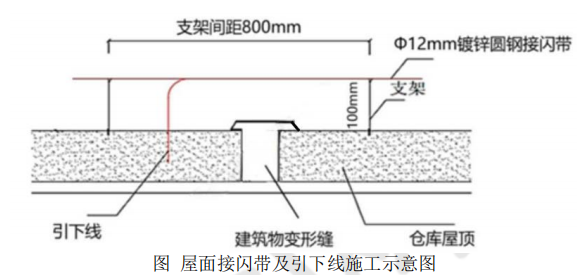

在防雷接地施工检查时,发现屋面中 12mm 镀锌圆钢接闪带及引下线施工如图所示，项目部质量工程师要求施工班组整改。

接地体采用镀锌角钢，接地线采用镀锌扁钢，接地装置施工完毕后，施工完毕自检合格后,以书
面形式通知监理申请隐蔽工程验收。第二天进行土方回填时,被监理工程师制止。
【问题】
1.表中哪些灯具绝缘性能测试合格？本工程灯具固定抽检数量为多少？金属柔性导管的设置应如何整改？
2.找出图中的错误并进行改正。
3.镀锌角钢和镀锌扁钢应该如何连接？接地体施工完毕后，应完成哪种测试？
4.说明监理工程师制止土方回填的理由。隐蔽工程验收通知内容有哪些？

正确答案

1.（1）编号 3 和编号 5 的灯具绝缘性能测合格；
（2）本工程灯具固定抽检数量为 5 盏；
（3）金属柔性导管长度不应大于 1.2m，不应作为槽灯的接地导体，
2.错误 1:支架高度 100mm；
改正 1：接闪带固定支架高度不宜小于 150mm。
错误 2：支架间距 800mm；
改正 2：采用镀锌圆钢支架的间距为 1m。
错误 3：接闪带通过建筑变形缝无补偿措施；
改正 3：接闪带在过建筑物变形缝处的跨接应采取补偿措施
3.（1）镀锌扁钢应紧贴镀锌角钢外侧两面，上下两侧施焊；
（2）接地施工完毕后，应完成接地电阻的测试。
4.（1）监理制止土方回填理由：隐蔽工程验收通知时间不满足隐蔽前 48h。
（2）隐蔽工程验收通知内容：隐蔽验收的内容、隐蔽方式、验收时间和地点等。
