案例题某公司中标石化厂柴油加氢装置施工承包项目，其中加氢压缩机 2 台，为对置式活塞机组，散件到货，现场清洗组装。机组安装采用联合基础，压缩机曲轴箱采用预埋活动地脚螺栓锚板的方式，减速箱和电动机的地脚螺栓采用预留孔方式。
在设备安装前，安装队查验了压缩机机组的基础，主要检查项目：基础的坐标位置，不同平面的标高，平面外形尺寸，凸台上平面外形尺寸，预埋活动地脚螺栓锚板的标高，预留地脚螺栓孔的中心线位置。质量工程师检查时，发现有重要项目未查，要求安装队补充完善。
压缩机曲轴箱找平找正后，安装厚壁滑动轴瓦，用涂红丹的方式检查了瓦背与轴承座孔的接触情况；将清洗干净的曲轴轴颈涂上红丹，就位在下轴瓦上；扣盖上轴瓦，在未拧紧螺栓时，检查上下轴瓦接合面。
曲轴箱固定后，以曲轴箱为基准，安装盘车器、减速箱、电动机等，设备找正固定后，开始配管工作。安装工程师就设备配管进行了专项技术交底，强调了法兰密封面检查、无应力配管的监测方法。

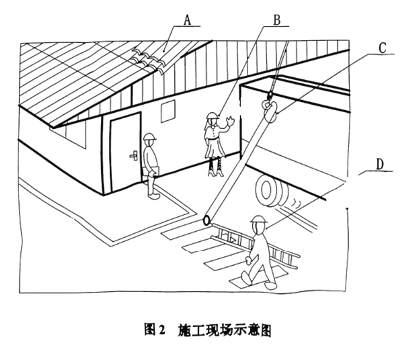

在定期的安全培训中，安全工程师将本项目中出现的几种违反安全规定的情况，画成施工现场示意图（见图 2），要求施工人员对照识别。

【问题】
1. 安装队还需补充检查压缩机机组基础的哪些重要项目？
2. 检查轴瓦内孔与轴颈时，哪项内容应符合随机文件的规定？应使用何种工具检查上下轴瓦的接合面？接合面的合格标准是什么？
3. 法兰安装时的密封面不得有哪些缺陷？设备与管道法兰连接时应检验法兰的哪两个参数？应用什么测量工具在何处监测机组的位移情况？
4. 指出图 2 中 A、B、C、D 点分别存在哪些安全隐患？

正确答案

1. 安装队还需补充检查压缩机机组基础的内容有：凹穴尺寸、平面的水平度、基础立面的铅垂度、预留孔洞的位置、深度和孔壁铅垂度、预埋板或其他预埋件的位置和标高等。

2. 1）轴瓦内孔与轴径的接触点数，应符合随机文件的规定；
2）在未拧紧螺栓时，用 0.05mm 塞尺从外侧检查上下轴瓦接合面；
3）接合面的合格标准是，任何部位塞入深度应不大于接合面宽度的 1/3。
3. 1）法兰安装时的密封面不得有划痕、斑点等缺陷；
2）设备与管道法兰连接时应检验法兰的平行度和同轴度；
3）应在联轴节上架设百分表监视机械设备的位移。
4. A 点：高空坠物、物体打击；
B 点：未按规定着装容易造成人身伤害、起重指挥人员无旗、无哨、手语、违章指挥、站位距离吊车太近容易造成人员伤亡；
C 点：单点吊装，钢丝绳断脱、构件受力后引起滑脱；
D 点：作业半径没有警戒、未设立安全警示牌、工人在吊装作业区走动容易造成机械伤害。
