案例题 A公司承包了某化工厂机电工程，内容包括多个塔器设备安装、工艺管道安装、电气设备安装及通风空调工程等。其中CO2吸收塔为板式塔，塔高61m，直径6.2m，塔体内有部分焊缝需现场焊接完成，采用 750t履带起重机为主吊设备，250t履带起重机溜尾，整体吊装就位。 施工过程中，项目部非常重视安全，虽经多次检查，但仍反复出现高空作业不带安全带，进入施工现场不佩戴安全帽，个别电焊工无证上岗；起重机司机随意互换岗位；临时楼梯未设置护栏等多项安全隐患；项目部经认真分析总结，认为项目的重大危险源辨识不全面，安全隐患整改落实不到位，未重视安全交底等，重新调整了安全管理措施。
在电气设备安装阶段，大型主变压器为油浸式，采用充氮气运输至现场。建设单位、A公司、监理单位、制造单位对变压器进行了开箱检查验收，验收时发现变压器内部处于常压状态，随即建设单位要求制造厂服务人员对变压器进行了器身检查，所幸变压器未受潮，也无其他质量问题。

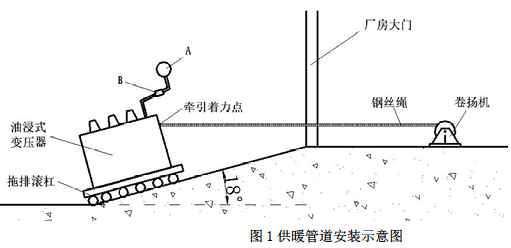

A公司确认接收变压器后，技术人员编制了变压器的二次搬运方案，方案如下图1所示，在方案审核时，被项目技术负责人否定，要求调整。

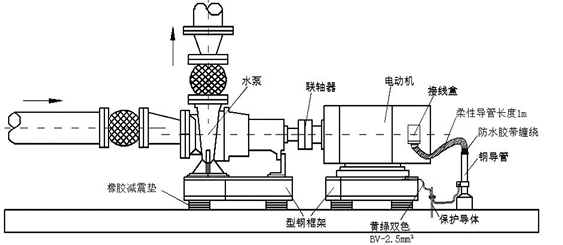

总监理工程师组织电气工程分部工程验收时，对建筑电气工程的线路、插座、开关、接地等进行抽样检验时发现离心循环水泵的电动机接线如下图2所示。总监理工程师要求A公司进行整改和修理。
工程完工后，A公司向建设单位提出了单位工程质量验收的报验申请。建设单位项目负责人组织施工单位、监理单位、设计单位等项目负责人进行了验收，验收合格。

【问题】
1.该项目施工中存在哪些重大危险源？安全技术交底可分哪几个方面？
2.充氮气运输的变压器，运输时有何要求？变压器二次搬运示意图应如何调整？A、B分别为变压器的什么附件？
3.离心循环水泵安装有哪些问题，如何整改？
4.单位工程质量验收合格应符合什么规定？单位工程质量控制资料检查记录表中的资料名称和份数以及检查意见和检查人应分别由谁填写？

1.
（1）重大危险源：高空坠落、机械伤害、起重伤害、动用明火、密闭作业、中毒、窒息、临时用电、带电调试、触电、无损检测、压力试验、清洗吹扫、试运行等。
（2）可分为：施工工种安全技术交底，分项分部工程施工安全技术交底，采用新技术、新设备、新材料、新工艺施工的安全技术交底。
2.
（1）充氮气运输的变压器，油箱内的气体压力应保持在0.01～0.03MPa，氮气露点必须低于-40℃， 始终保持为正压力，并设置压力表进行监视。
（2）牵引着力点应在变压器重心以下，运输倾斜角不得超过15°，并采取防滑、防溜措施，牵引速度不应超过2m/min。卷扬机上的钢丝绳应从卷筒底部放出。
（3）A：油枕；B：气体继电器。


3.
问题一：电动机柔性导管长度1m，不符合要求；整改：柔性导管的长度在动力工程中不宜 大于 0.8m。
问题二：电动机柔性导管与钢导管采用防水胶带缠绕连接，不符合要求；整改：柔性导管与刚性导管或电气设备、器具间的连接应采用专用接头。
问题三：钢导管未设置防水弯，不符合要求；整改：钢导管应设置防水弯。
问题四：电动机的保护接地线截面积为2.5mm2，不符合要求；整改：电动机的保护接地线的截面积不 小于 4mm2，有防松弹簧垫圈。
问题五：电动机与离心循环水泵安装在不同的型钢框架上，不符合要求；整改：电动机应与所驱动的机械安装固定在同一框架上。
问题六：离心循环水泵的入水口采用偏心异径管底平接，不符合要求；整改：入水口偏心异径管应管顶平接。
问题七：离心循环水泵的出水口软接头与同心异径管安装顺序错误；整改：出水口应先接同心异径管再接软接头。
问题八：离心循环水泵的入水口管道未设置支架，不符合要求；整改：应设置独立支架。
4.
（1）单位工程质量验收合格应符合的规定：单位工程所含分部工程的质量应全部为合格；单位工程的质量控制资料应齐全。
（2）单位工程质量控制资料检查记录表中的资料名称和份数应由施工单位填写。检查意见和检查人由建设（监理）单位填写。
