案例题某制氧站经过招标投标，由具有安装资质的公司承担全部机电安装工程和主要机械设备的采购。安装公司进场后，按合同工期、工作内容、设备交货时间、逻辑关系及工作持续时间（见图 1）编制了施工进度计划。

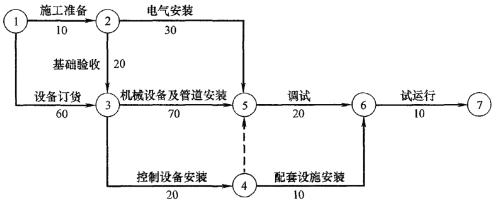

图 1 施工进度计划网络图
在计划实施过程中，电气安装滞后 10 天，调试滞后 3 天。设备订货前，安装公司认真对供货商进行了考察，最终选择了各方均满意的供货商。
工程当中涉及到特种设备的安装，由于安装公司进场后，未向当地（市级）特种设备安全监督部门书面告知，致使安装工作受阻，经补办相关手续后，工程得以顺利进行。
在制氧机法兰和管道法兰连接时，施工班组未对法兰的偏差进行检验，即进行法兰连接，遭到项目工程师的制止。
变配电系统中的变压器，在测量绕组连同套管的绝缘电阻时，工作人员将摇表摇 15s和 30s，来计算吸收比，遭到了监理的制止。
1. 根据图 1 计算总工期需多少天？电气安装滞后及调试滞后是否影响总工期？并分别说明理由。
2. 安装公司如果一直不履行告知手续，有可能会面临哪些处罚？
3. 制氧机法兰与管道法兰的偏差应在何种状态下进行检验？检验的内容有哪些？
4. 测量吸收比时，为什么会遭到监理的制止。简述理由。

正确答案

1. （1）工程总工期为 60+70+20+10=160 天；
（2）电气安装滞后 10 天不影响总工期；调试滞后 3 天影响总工期 3 天；
（3）电气安装工作不是关键工作，且总时差为 90 天，因此电气安装滞后 10 天不影响总工期；调试工作是关键工作，总时差为 0 天，因此调试滞后 3 天影响总工期 3 天。
2. 施工单位在施工前未书面告知负责特种设备安全监督管理的部门即进行施工的，责令限期改正；逾期未改正的，处 1 万元以上 10 万元以下罚款。
3. （1）制氧机法兰与管道法兰连接前，应在自由状态下检验法兰的平行度和同轴度；
（2）制氧机法兰与管道法兰最终连接时，应在联轴节上架设百分表监视设备位移；
（3）管道试压、吹扫合格后，应对管道与设备的接口进行复位检验；
（4）管道安装完成后，设备不得承受设计以外的附加应力。
4. 遭到监理的制止的原因：工作人员将摇表摇 15s 和 30s，来测量吸收比是错误的。
理由：吸收比是通过计算得出的，测量绝缘电阻时，摇表摇 15s 和 60s 时，阻值有差异，此时的比值就是吸收比。
