案例题某施工单位承接一项供热管线工程，全长3km,管径DN400mm,采用高密度聚乙烯外护管，聚氨酯泡沫塑料预制保温管：其中340m管段依次下穿城市主干道、机械加工厂，设计采用浅埋暗挖法施工隧道（套管）内敷设，其余管段采用开槽法直埋敷设，施工段地层主要为粉土和粉质黏土，无地下水影响。项目部拟定的供热管道施工程序如下：沟槽开挖→管道安装、焊接→外观检查→A→回填土至管顶上方0.5m→B→焊口防腐→焊口施作保温层及外护层→全线回填→C.

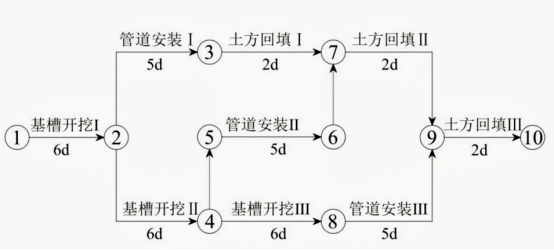

因征地手续延误，沟槽开挖晚了半个月。为满足工期要求，建设单位要求施工单位调整施工计划。施工单位将基槽开挖、管道安装、土方回填由顺序施工改为流水施工。每个工序划分为三个施工段。根据合同工期要求绘网络进度图如下所示

工程实施过程中发生了如下事件：
事件一：项目技术负责人在审查网络图时，发现有不符合逻辑之处，要求编制人员进行了改正。
事件二：预制保温管出厂前，在施工单位质检人员的见证下，厂家从待出厂的管上取样，并送至厂试验室进
行保温层性能指标检测，以此作为见证取样试验。监理工程师发现后，认定其见证取样和送检程序错误，且
检测项目不全，与相关标准的要求不符，及时予以制止。
事件三：基槽清底时，质量检查人员发现局部有超挖现象，最大超挖深度为100mm.
问题：
1、施工工序中A、B、C分别是什么？并写出A常用的检测方法。
2、完善网络进度图中的逻辑关系，使网络图符合逻辑（使用文字表述），并找出关键线路（关键线路用序号和“→”表示）。
3、给出事件二中见证取样的正确做法，并补充预制直埋保温管保温层检测项目。
4、事件三中沟槽超挖应如何处理？

正确答案

1、(1)工序A:无损探伤：工序B:强度试验：工序C:严密性试验：(2)A常用的检测方法：超声波法、射线探伤检查。
2、(1)③节点至⑤节点增加虚箭线：⑥节点至⑧节点增加虚箭线：(2)关键线路为：①→②→④→⑧→⑨→⑩。
3、(1)正确做法：预制直埋保温管进场后，由施工单位试验员在监理工程师的见证下，在进场的管道上现场取样，将样品送至第三方有资质的试验室进行检测。(2)保温层的厚度、密度、压缩强度、吸水率、闭孔率、导热系数。
4、超挖区域可采用原土回填，压实度不低于原土密实度。
