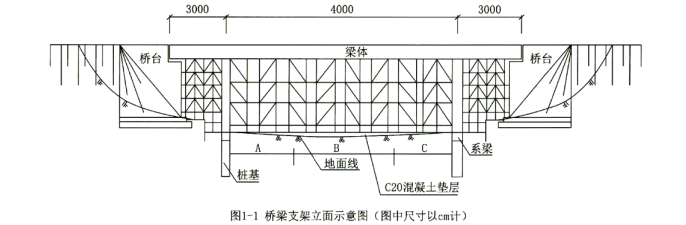

案例题某施工单位承建一桥梁工程，桥跨结构为 30m+40m+30m 预应力混凝土简支箱梁，下部结构采用带系梁的双柱式桥墩，钻孔灌注桩基础。重力式 U 形桥台，桥台采用扩大基础。桥跨结构采用支架法施工，满堂盘扣式支架：由立杆、横杆、斜杆、连接盘等组成，桥梁支架立面示意图如图 1-1 所示。

桥梁施工过程中发生了如下事件：
事件 1：搭设支架时，为了方便施工人员上下通行，施工单位在支架旁搭设了人员安全应急通道，为保证通道的稳定，将通道与支架进行紧固连接。同时为防范作业人员发生坠落的风险，项目部在箱梁边缘处，安装了临边安全护栏，护栏上横杆距作业平台顶面高 1.0m。
事件 2：支架搭设完毕后，施工单位进行了支架预压。预压按照最大施工荷载的 M、80%、100%分三次加载，对称、分层进行加载，加载完毕 1h 后观测支架变形情况。
事件 3：预应力现浇混凝土箱梁所用的钢绞线进场后，材料员核对了送货清单，并通知监理单位负责材料的相关人员对钢绞线进行验收。
事件 4：40m 梁支架纵向立面布置（A、B，C 段）见图 1，箱梁混凝土浇筑完成后进行了以下工序：
①拆除箱梁侧模板；②拆除箱梁底模板；③拆除箱梁盘扣支架；④张拉预应力钢绞线。
【问题】
1.指出事件 1 中的错误之处，并写出正确做法。
2.写出事件 2 中预压的目的，并写出 M 代表的值。
3.箱梁预应力钢绞线的检验批应如何划分？
4.写出事件 4 中各工序的正确排序及拆除 40m 梁支架 A、B、C 段的正确顺序。
5.钻孔灌注桩的首灌混凝土量根据哪些因素确定？

正确答案

1.错误一：安全通道与支架进行连接。
正确做法：安全通道应固定在构筑物上，不得与支架连接。
错误二：护栏上横杆距作业平台顶面高 1m。
正确做法：临边护栏上杆距地面高度应为 1.2m。
2.（1）检验结构的承载能力和稳定性；消除支架的非弹性变形；观测结构弹性变形及基础沉降情况。
（2）M：60%
3.每批钢绞线由同一牌号、同一直径、同一生产工艺捻制的钢绞线组成，每批重量不大于 100t。
4.（1）①④②③ （2）B→A、C
5.孔径、孔深、泥浆浓度、导管直径、导管底端到孔底的距离。
