案例题某施工单位承接了南方某山区高速公路K10+000～K24+080段施工，工期为当年3月初至10月底，其中K12+800～K13+200段紧邻一山区河流，该地区4、5、6月为多雨季节。土方挖运主要采用自备挖掘机施工，有50000m3弃土需运至指定弃土场，平均运距3km。
合同中约定，只有钢材、水泥可调价，并采用调值公式法调整价格。钢材在投标函投标总报价中占30%，水泥占15%。6月份钢材价格较基准日期上涨30%，当月承包人完成的工程量金额为463万元。
该项目主要工作信息摘录如表5。

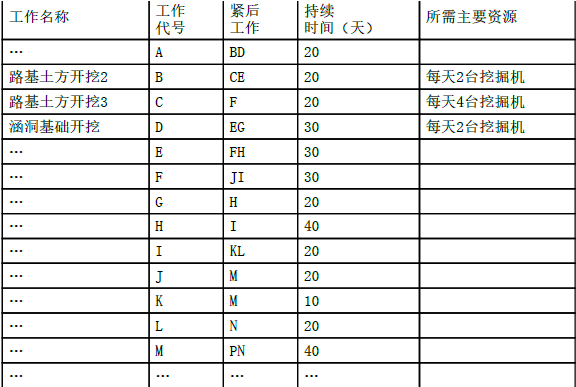

表5 主要工作信息表（摘录）

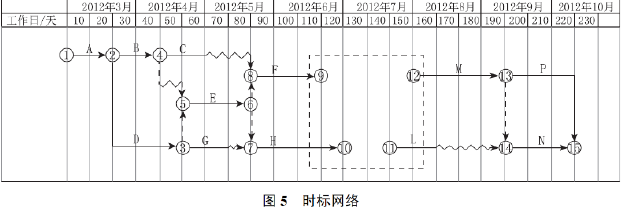

施工单位绘制的相应时标网络图如图5。

施工中，由于业主原因，导致G停工20天。
（1）按最早开始时间补充绘制时标网络图中虚框内的图形（将虚框内的内容复制在答题卡上作答），并写出关键线路和工期。
（2）若按计划执行，施工中每天最多需要多少台挖掘机？如果施工单位只配置了4台，并且保证全部投入使用，写出C连续作业的工作安排。
（3）计算6月份调价后的工程款。
（4）为保证4、5、6月的施工安全，应在季节性安全措施中考虑防范哪些安全风险？
（5）写出G工作的总时差，计算因业主原因导致的工期拖延天数。
（6）对于土方挖运施工，除挖掘机外，还需配置哪些主要施工机械？

正确答案

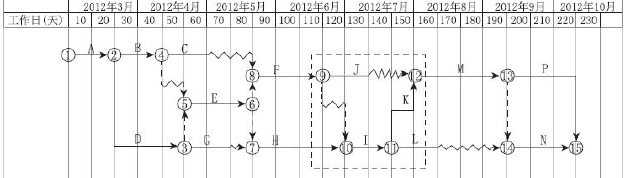

（1）关键线路：A→D→E→H→I→K→M→P和A→D→E→H→I→K→M→N，总工期220天。

（2）因为工作C与工作D重叠，按原计划需要4+2=6台挖掘机。
C在前10d使用2台挖掘机，在D工作完成后，再投入2台（或共使用4台）连续作业15d。
因为因D为关键线路，必须按计划要保证，所以C工作前10天只能使用2台挖掘机工作，未完成的工作顺延，时间为15天，延长5天，小于自由时差20天，满足要求。
（3）463×[0.55×1+0.3×1.3+（1-0.55-0.3）×1]=504.67万元。
（4）4～6月开始雨季施工，要防范滑坡、泥石流、山洪暴发、堆土场垮塌、路堑塌方、施工便道冲毁、施工机械防护等。
（5）查图得G工作的自由时差为10天，而以G工作为起点的通过该工作的所有线路中波形线长度和的最小值是0，所以G工作的总时差是10天。由于业主原因，导致G停工20天，所以导致工期拖延10天。
（6）自卸车、推土机、装载机、铲运机。
